Задняя откидная дверь
Снятие
1. Снимите облицовочную панель задней двери, как описано в подразделе 25.
2. Отсоедините разъемы жгута проводов от внутренних компонентов задней откидной двери, обращаясь к соответствующим процедурам, описанным в Главе 12.
3. Попросите ассистента поддержать откидную дверь, затем подденьте и снимите пружинные зажимы амортизаторов двери и стяните амортизаторы с шарниров на откидной двери.
4. Выкрутите винты и снимите кожух электропроводки с левого края откидной двери (см. иллюстрацию). Извлеките уплотнительное кольцо с откидной двери и снимите жгут проводов.
14.4. Снимите кожух электропроводки с левого края откидной двери
5. Снимите верхний стоп-сигнал, как описано в Главе 12, подразделе 5.
6. Выкрутите по два болта с каждой стороны, крепящие шарниры к задней двери и аккуратно снимите откидную заднюю дверь с автомобиля.
Установка
7. Если предполагается заменить откидную заднюю дверь, переставьте все пригодные к эксплуатации компоненты (механизм замка, электродвигатель стеклоочистителя, и т.д.) на новую дверь в соответствии с рекомендациями, приведенными в этой главе и в Главе 12.
8. Установка осуществляется в обратной последовательности снятия, включая следующие пункты:
- а) В случае необходимости, отрегулируйте положение резиновых подушек, обеспечивая плотное правильное прилегание закрытой двери.
- b) В случае необходимости, отрегулируйте положение замка двери и/или болтов крепления двери к шарнирам, перемещая их в пределах удлиненных отверстий, чтобы достигнуть удовлетворительного функционирования замка.
Амортизаторы задней откидной двери
Снятие
9. Зафиксируйте откидную заднюю дверь в открытом положении, прибегнув к помощи ассистента или подперев ее подходящей деревянной палкой.
10. Надавите небольшой отверткой на пружинные фиксаторы и стяните амортизаторы с шарниров на задней двери (см. иллюстрацию).

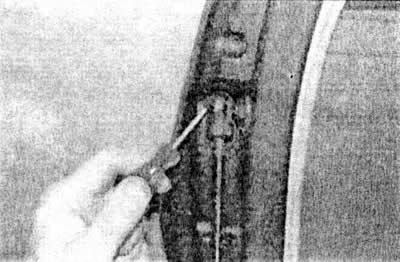

14.10. Надавите на пружинные фиксаторы и стяните амортизаторы с шарниров на задней двери
11. Аналогично освободите амортизаторы от шарниров на корпусе автомобиля и снимите амортизаторы с автомобиля.
Установка
12. Установка осуществляется в обратной последовательности снятия. Убедитесь в правильности расположения пружинных фиксаторов.
