Фара
1. Снимите передний бампер (см. Главу 11).
2. Выкрутите два нижних монтажных болта, крепящих фару к корпусу автомобиля (см. иллюстрацию).

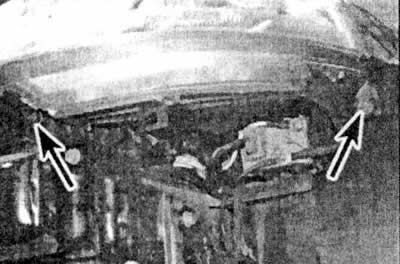

7.2. Выкрутите два нижних монтажных болта (отмечены стрелками), крепящих фару к корпусу автомобиля
3. Для снятия фары с переднего крыла приподнимите небольшой отверткой верхний установочный выступ (см. иллюстрацию).

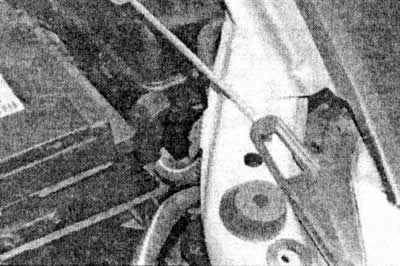

7.3. Для снятия фары с переднего крыла, приподнимите небольшой отверткой верхний установочный выступ
4. Снимите фару с переднего крыла и отсоедините от нее разъем проводки (см. иллюстрацию).

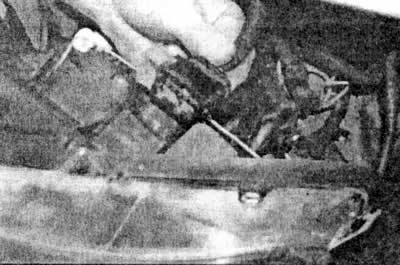

7.4. Снимите фару с переднего крыла и отсоедините от нее разъем проводки
5. Разверните фару и надежно подсоедините к ней разъем проводки.
6. Расположите фару в ее проеме, убедившись в правильном зацеплении ее заднего установочного выступа с пазом на крыле (см. иллюстрацию).

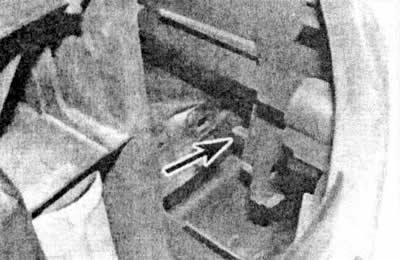

7.6. Убедитесь в правильном зацеплении заднего установочного выступа фары (отмечен стрелкой) с пазом на крыле
7. Установите и затяните монтажные болты фары.
8. Проверьте действие фары, затем установите передний бампер.
9. Отрегулируйте свет фар, обращаясь к информации, приведенной в подразделе 8.
Повторитель указателей поворота
10. Процедура описана как составная часть процедуры замены лампочки в подразделе 5.
Передние противотуманные фары
11. Откройте крышку в основании вкладыша передней арки колеса, расположенную непосредственно под противотуманными фарами.
12. Отсоедините разъем проводов на кожухе фары.
13. Выкрутите нижний крепящий болт, затем выдвиньте фару вперед из бампера (см. иллюстрацию).

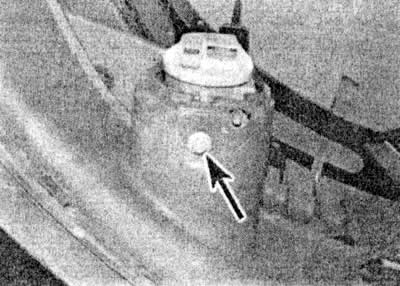

7.13. Выкрутите нижний крепящий болт (отмечен стрелкой), затем выдвиньте фару вперед из бампера
14. Установка производится в обратной последовательности снятия.
Задние блок-фары
15. Процедура описана как составная часть процедуры замены лампочки в подразделе 5.
Верхний стоп-сигнал
16. Процедура описана как составная часть процедуры замены лампочки в подразделе 5.
Подсветка номерного знака
17. Небольшой отверткой аккуратно подденьте и снимите фонарь с задней откидной двери и отсоедините разъем проводов (см. иллюстрацию).

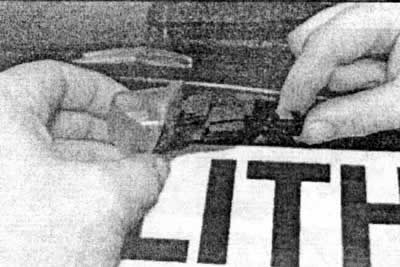

7.17. Аккуратно подденьте и снимите фонарь подсветки номерного знака с задней откидной двери и отсоедините разъем проводов
18. Подключите разъем проводки и вставьте фонарь в его местоположение.
