На заметку: При проведении снятия и установки бампера потребуется помощник для его поддержки.
Снятие
1. Затяните ручной тормоз, затем поднимите передок автомобиля и установите подпорки (см. «Подъем автомобиля домкратом и установка опор»). Для обеспечения доступа к крепежам бампера снимите оба передних колеса.
2. Снимите решетку радиатора, как описано в подразделе 22.
3. Поверните фиксаторы на четверть оборота и снимите защиту двигателя (где она установлена).
4. Выкрутите винты с каждой стороны, крепящие основание защиты арки колеса к бамперу (см. иллюстрацию).

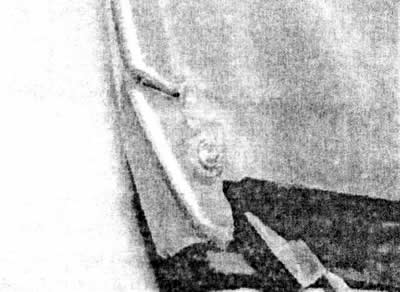

6.4. Выкрутите винты с каждой стороны, крепящие основание защиты арки колеса к бамперу
5. С помощью V-образного съемника извлеките пластмассовые заклепки спереди бампера по его сторонам (см. иллюстрацию).

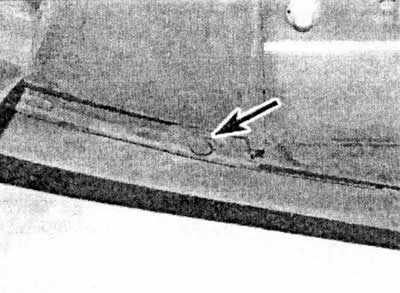

6.5. Извлеките пластмассовую заклепку (отмечена стрелкой) спереди бампера на каждой стороне
6. Выкрутите болты крепления задней кромки бампера к передним крыльям, находящиеся за защитой колесных арок (см. иллюстрацию).

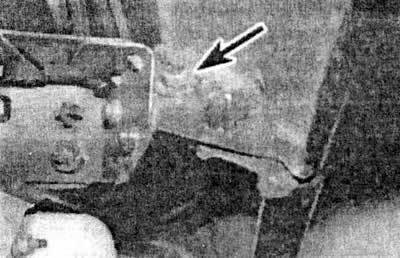

6.6. Выкрутите болт крепления (отмечен стрелкой) задней кромки бампера к передним крыльям с каждой стороны
7. Выкрутите три винта, крепящие верхний передний край бампера к его кронштейну (см. иллюстрацию).

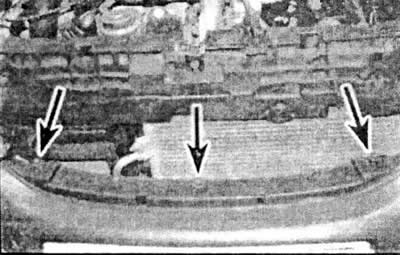

6.7. Выкрутите три винта (отмечены стрелками), крепящие верхний передний край бампера к его кронштейну
8. На моделях, оборудованных противотуманными фарами, отсоедините разъемы проводов противотуманных фар и освободите проводку от хомутов бампера.
9. Отогните лапки под основными фарами, затем, прибегнув к содействию помощника, аккуратно стяните бампер вперед от автомобиля (см. иллюстрацию).

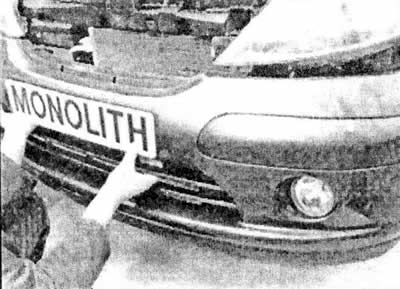

6.9. Аккуратно тяните бампер вперед от автомобиля
10. Для снятия кронштейна бампера, выкрутите три болта с каждой стороны, затем снимите кронштейн.
Установка
11. Установка производится в обратной последовательности снятия. Убедитесь, что установочные штифты по бокам бампера правильно совместились с передними крыльями (см. иллюстрацию).

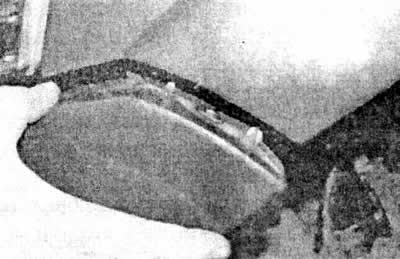

6.11. Убедитесь, что установочные штифты по бокам бампера правильно совместились с передними крыльями
