Снятие стекла
1. Опустите стекло 6 до конца вниз (см. иллюстрацию).

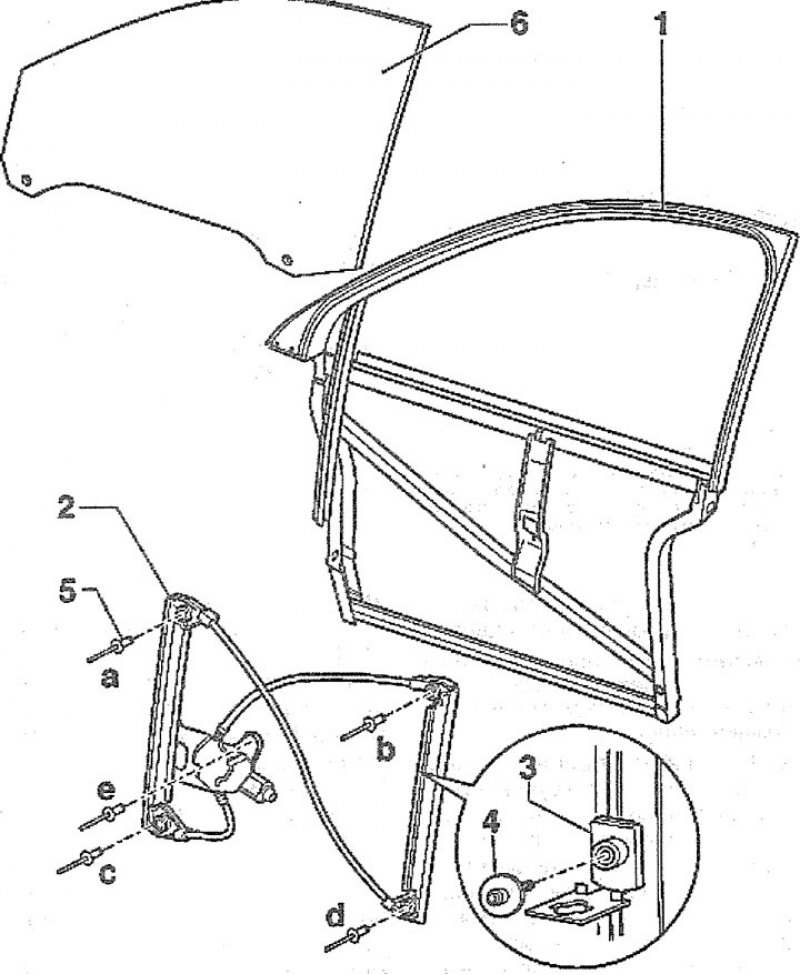

12.1. Стекло и стеклоподъемник двери: 1 - верхняя часть двери; 2 - стеклоподъемник; 3 - держатель стекла; 4 - болт крепления стекла. Момент затяжки 4,5 Нм; 5 - заклепка
Внимание! Необходимо учитывать разный диаметр заклепок. Заклепки а, b, с, d имеют диаметр 4,8 мм, а заклепка е - 6,0 мм.
2. Снимите обивку двери, см. соответствующую главу.
3. Отсоедините верхнюю часть двери.
4. Обозначьте фломастером продольное положение стекла в обоих держателях 3 (см. иллюстрацию 12.1).
5. Вывинтите болты 4 и извлеките стекло из направляющих 3, подав его вверх (см. иллюстрацию 12.1).
Установка
7. Установите стекло в направляюшие 3 (см. иллюстрацию 12.1).
8. Установка прежнего стекла. Установите прежнее стекло в соответствии с метками, нанесенными перед снятием.
9. Установка нового стекла. Установите новое стекло в направляющие и сместите его до упора назад, в сторону средней стойки. После этого поднимите стекло стеклоподъемником, не ввинчивая болты 4, до упора вверх, а затем закрепите в направляющих 3 болтами 4 (см. иллюстрацию 12.1).
10. Ввинтите болты 4 и затяните их с приложением усилия 4,5 Нм (см. иллюстрацию 12.1).
11. Установите на место несущую часть двери.
12. Установите на место обивку двери.
Снятие стеклоподъемников
13. Снимите несущую часть 1 двери (см. иллюстрацию 10.0).
14. Спилите головки заклепок 5 (см. иллюстрацию 12.1) и выбейте заклепки.
15. Снимите стеклоподъемник 2 (см. иллюстрацию 12.1).
16. Удалите выбитые заклепки, которые попали в полость двери.
Установка
17. Установите стеклоподъемник 2 в несущую часть 1 двери (см. иллюстрацию 12.1).
18. Закрепите стеклоподъемник новыми заклепками 5 в последовательности а, b, с, d, е, воспользовавшись специальными клещами, например, HAZET 1963 (см. иллюстрацию 12.1).
