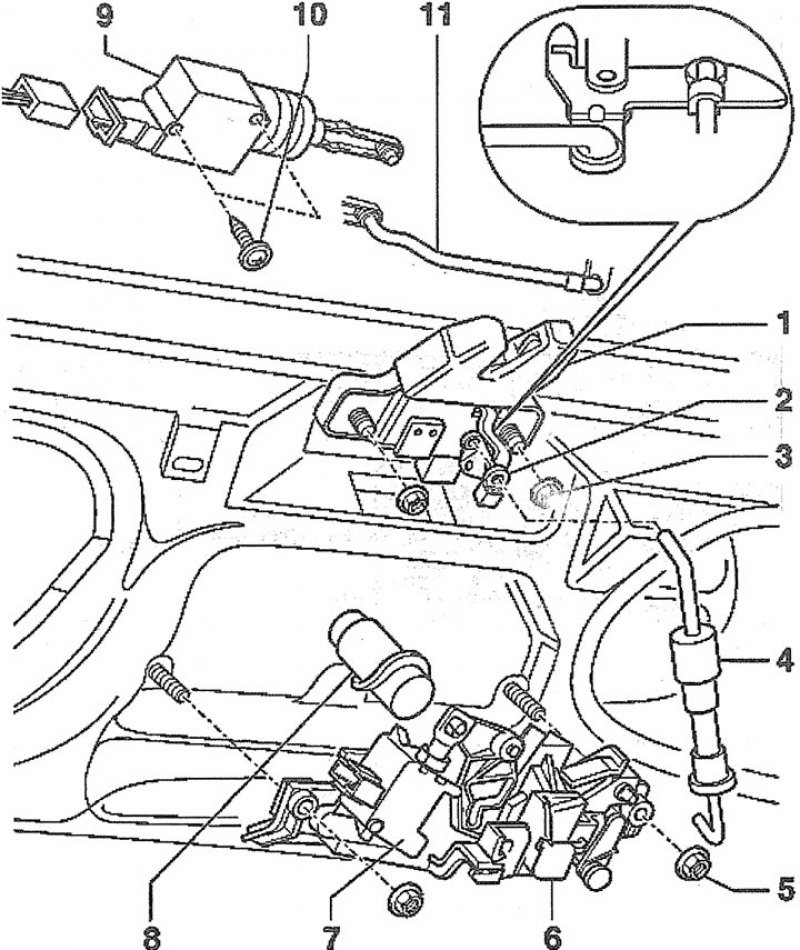

15.0. Замок задней откидной двери: 1 - замок. Для снятия замка следует отсоединить рычаг 2 от тяги 4, а затем снять рычаг. После этого необходимо отвинтить гайки 3 и снять замок. Установка замка выполняется в последовательности, обратной снятию; 2 - рычаг тяги. После установки замка его следует повернуть и завести над тягой; 3 - гайка. Момент затяжки 8 Нм; 4 - тяга. В установленном положении тяга должна быть без напряжений и не иметь люфта; 5 - гайка. Момент затяжки 8 Нм; 6 - привод ручки замка. Отсоединение выполняется после снятия обивки двери. После этого необходимо отсоединить тягу 4 и отвинтить гайки 5. Последовательность установки привода ручки обратная снятию.; 7 - исполнительный механизм; 8 - выключатель (цилиндр) замка; 9 - электродвигатель центрального замка. Для его снятия не требуется отсоединять тягу 4 от рычага 2; 10 - шуруп. Момент затяжки 1,2 Нм; 11 - тяга
Внимание! Замок двухступенчатый. При правильно отрегулированном положении тяги он должен запираться во втором (основном) положении.
