Снятие
22. Снимите внутреннюю ручку двери.
23. Острым ножом по периметру отделите защитную пленку от слоя герметика и снимите ее с двери. Допускается снятие пленки только с соответствующей части двери и повторное ее использование.
24. Снимите заглушку и выверните верхний болт крепления задней направляющей стекла (рис. 11.54).

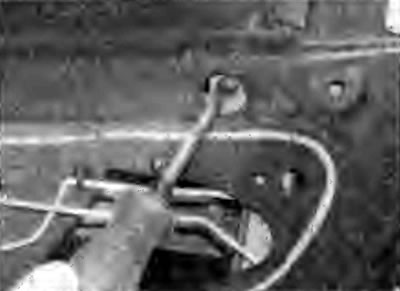

Рис. 11.54. Выворачивание верхнего болта крепления задней направляющей стекла
25. Выверните нижний болт крепления задней направляющей стекла и через отверстие в двери достаньте направляющую стекла (рис. 11.55, 11.56).

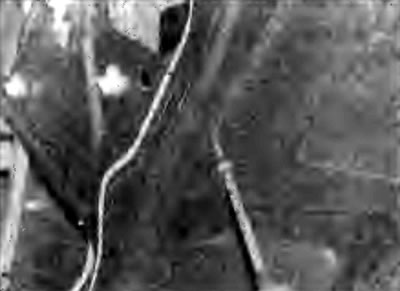

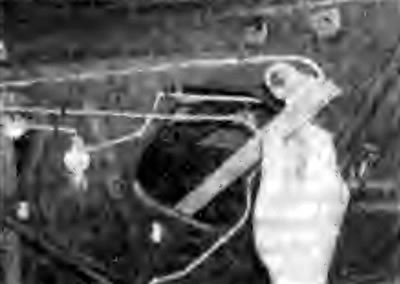

Рис. 11.55. Выворачивание нижнего болта крепления задней направляющей стекла | Рис. 11.56. Извлечение задней направляющей стекла из двери |
26. Выверните шарнирный болт и отсоедините от двери демпфер тяги (рис. 11.57).

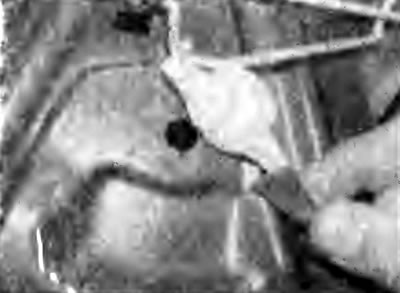

Рис. 11.57. Отсоединение демпфера тяги от двери
27. Если не сделано, отсоедините тяги из зажимов на двери.
28. Пассатижами отсоедините тягу защелки безопасности детей от замка двери (рис. 11.58).

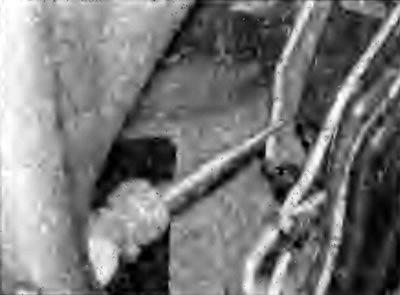

Рис. 11.58. Отсоединение тяги защелки безопасности детей от замка двери
29. Выверните три винта, крепящие замок к торцу двери (рис. 11.59).

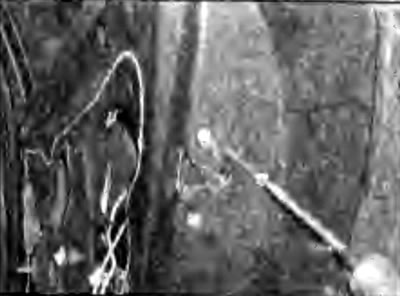

Рис. 11.59. Выворачивание винта крепления замка к торцу двери
30. Через отверстие двери достаньте замок и отсоедините центральный разъем от двигателя замка двери (рис. 11.60, 11.61).

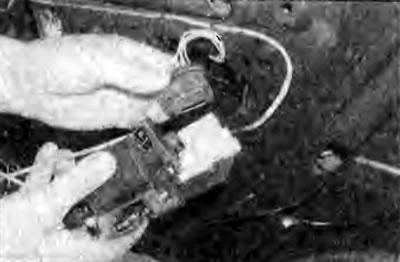

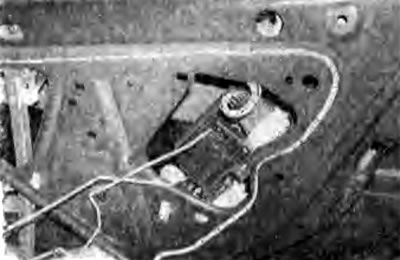

Рис. 11.60. Извлечение замка двери | Рис. 11.61. Отсоединение центрального разъема от двигателя замка двери |
31. Опустите замок к основанию двери и отсоедините от него тягу.
32. Отсоедините центральный разъем от двигателя замка двери и достаньте замок через отверстие в двери.
Установка
33. Установка проводится в последовательности, обратной снятию, но при этом, если была повреждена, установите новую защитную пленку уплотнения двери.
