Снятие
12. Отверткой, как рычагом, снимите внутреннюю панель с задней части оконного проема (рис. 11.30).

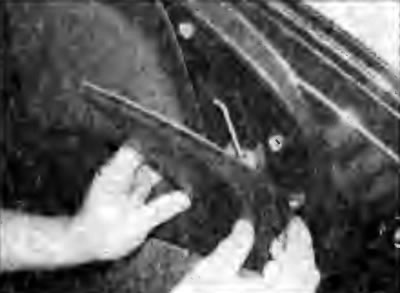

Рис. 11.30. Снятие внутренней панели с задней части оконного проема
13. Отверткой, как рычагом, снимите декоративное обрамление внутренней ручки отпирания двери (рис. 11.31).
(Источник расположен на веб-ресурсе: «Autoinstruction»)

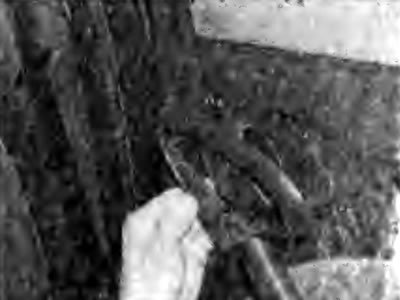

Рис. 11.31. Снятие декоративного обрамления внутренней ручки отпира ния двери
14. На моделях с ручными стеклоподъемниками потяните за ручку стеклоподъемника и снимите ее с вала, затем снимите декоративное кольцо (рис. 11.32).

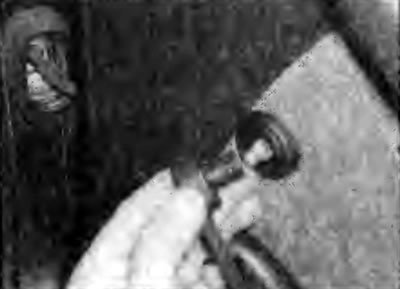

Рис. 11.32. Снятие ручки стеклоподъемника
15. Отверткой, как рычагом, снимите решетку динамика с обивки двери (рис. 11.33).

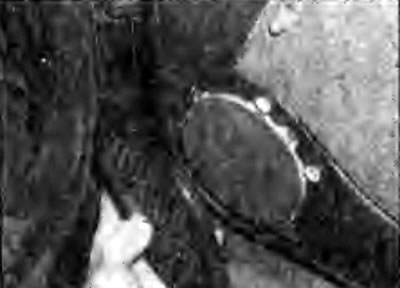

Рис. 11.33. Снятие решетки динамика с обивки двери
16. Выверните винты, снимите динамик и отсоедините от него электрический разъем (рис. 11.34, 11.35).

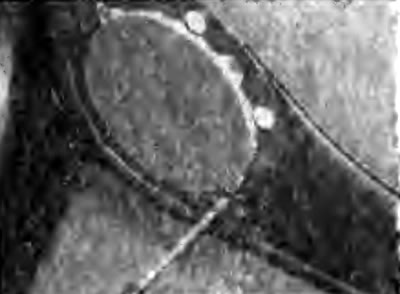

Рис. 11.34. Выворачивание винт крепления динамика |

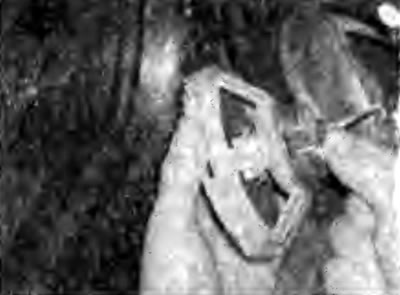

Рис. 11.35. Отсоединение от динамика электрического разъема |

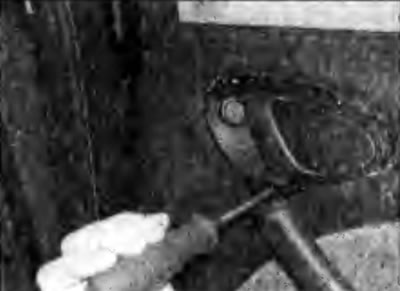

17. Выверните верхний винт крепления обивки двери, расположенный в основании внутренней ручки отпирания замка двери (рис. 11.36).
Рис. 11.36. Выворачивание верхнего винта крепления обивки двери
18. Выверните два винта центрального крепления обивки двери, расположенные в нижней части подлокотника (рис. 11.37).

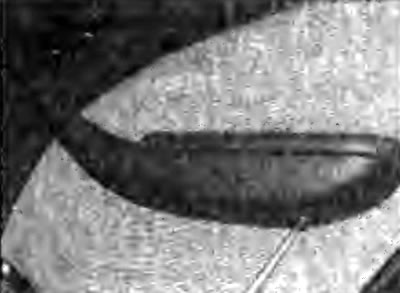

Рис. 11.37. Выворачивание винта центрального крепления обивки двери
19. С помощью плоского инструмента отделите обивку от двери.
20. Снимите обивку двери (рис. 11.38).

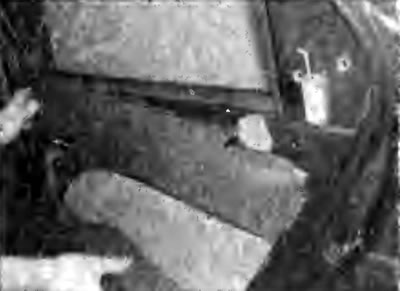

Рис. 11.38. Снятие обивки двери
Установка
21. Установка проводится в последовательности, обратной снятию, при этом замените сломанные при снятии фиксаторы обивки двери.
