Снятие
1. С помощью отвертки снимите декоративное обрамление внутренней ручки отпирания двери (рис. 11.18).

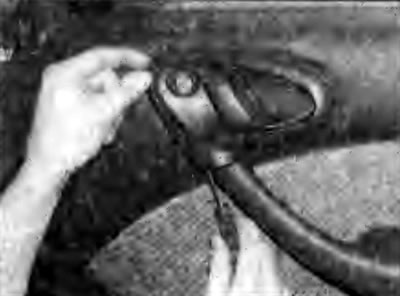

Рис. 11.18. Использование отвертки для снятия декоративного обрамления внутренней ручки отпирания двери
2. С внутренней части двери отделите внутренний край декоративной накладки зеркала, поднимите ее до отсоединения фиксатора, затем потяните и снимите накладку зеркала. На моделях с зеркалом с ручным управлением снимите декоративную накладку зеркала с двери, затем снимите ее с ручки управления положением зеркала (рис. 11.19-11.22).

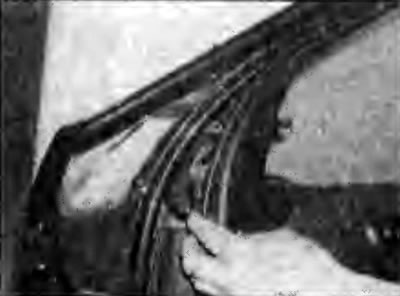

Рис. 11.19. Отделение внутреннего края декоративной накладки зеркала |

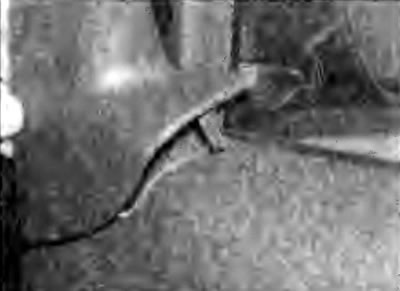

Рис. 11.20. Поднятие декоративной накладки зеркала до отсоединения фиксатора |
[Источник материала этот сайт autoinstruction]

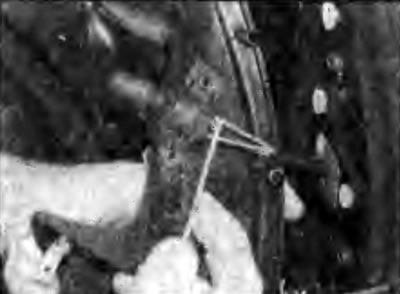

Рис. 11.21. Снятие декоративной накладки зеркала на моделях с зеркалом с ручным управлением |

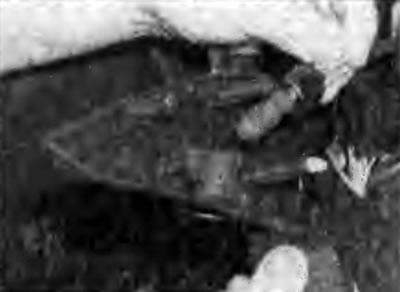

Рис. 11.22. Снятие декоративной накладки зеркала с ручки управления положением зеркала |
3. Отверткой, как рычагом, снимите решетку динамика с обивки двери (рис. 11.23).

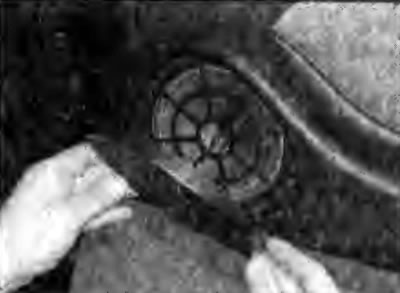

Рис. 11.23. Снятие решетки динамика с обивки двери
4. Выверните винты, снимите динамик и отсоедините от него электрический разъем (рис. 11.24, 11.25).

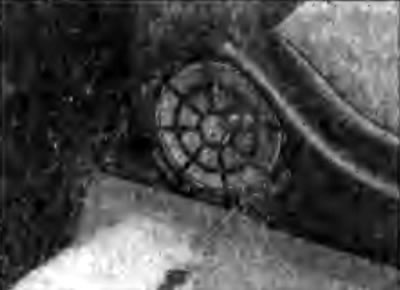

Рис. 11.24. Выворачивание винта крепления динамика |

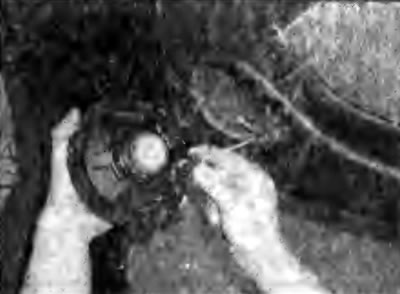

Рис. 11.25. Отсоединение от динамика электрического разъема |
5. На моделях с ручными стеклоподъемниками потяните за ручку стеклоподъемника и снимите ее с вала, затем снимите декоративное кольцо.
6. Выверните верхний винт крепления обивки двери, расположенный в основании внутренней ручки отпирания замка двери (рис. 11.26).

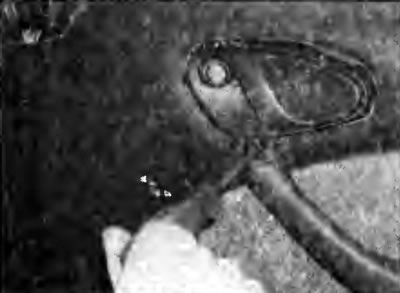

Рис. 11.26. Выворачивание верхнего винта крепления обивки двери
7. Выверните центральный винт крепления обивки двери, расположенный в передней части подлокотника (рис. 11.27).

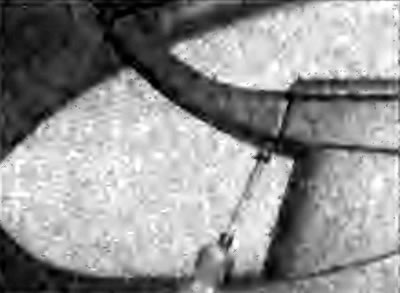

Рис. 11.27. Выворачивание центрального винта крепления обивки двери
8. Выверните два винта, расположенные в отверстии для динамика (рис. 11.28).

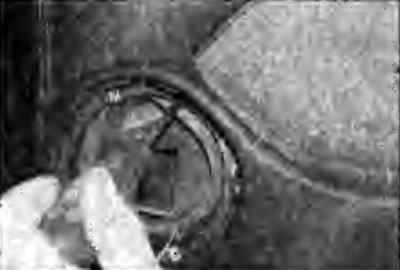

Рис. 11.28. Выворачивание винта крепления обивки двери, расположенного в отверстии для динамика
9. С помощью плоского инструмента отделите обивку от двери.
10. Снимите обивку двери (рис. 11.29).

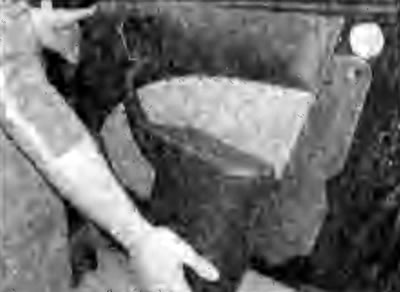

Рис. 11.29. Снятие обивки двери
Установка
11. Установка проводится в последовательности, обратной снятию, при этом замените сломанные при снятии фиксаторы обивки двери.
