Снятие
15. Снимите обивку задней двери, как описано в главе 12.
16. Острым ножом по периметру отделите защитную пленку от слоя герметика и снимите ее с двери. Допускается снятие пленки только с соответствующей части двери и повторное ее использование.
17. С нижнего края проема окна снимите внутреннее уплотнение стекла (рис. 11.73).

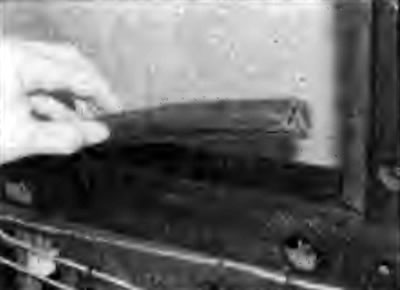

Рис. 11.73. Снятие внутреннего уплотнения стекла
18. Отверткой, как рычагом, снимите заглушку или отклейте липкую ленту, затем выверните болт верхнего крепления заднего канала подъема стекла.
19. Выверните болт нижнего крепления заднего канала подъема стекла и достаньте канал через отверстие с двери (рис. 11.74).

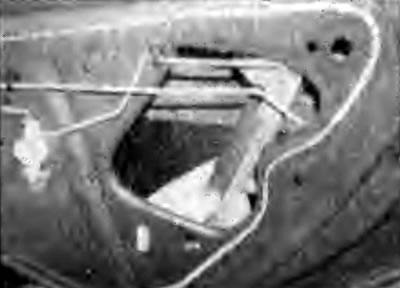

Рис. 11.74. Извлечение заднего канала подъема стекла из двери
20. Выверните два винта, крепящие пластмассовую декоративную накладку к наружной стороне двери. Потяните декоративную накладку с двери отсоедините фиксаторы и снимите ее с двери (рис. 11.75, 11.76).

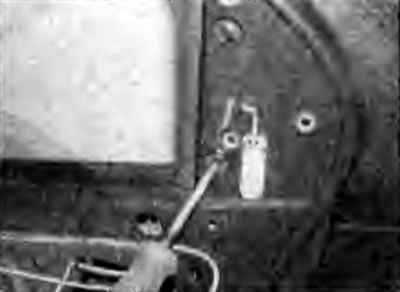

Рис. 11.75. Выворачивание винта крепления декоративной накладки к наружной стороне задней двери |
Рис. 11.76. Снятие декоративной накладки с наружной стороны задней двери |
21. С нижнего края проема окна снимите наружное уплотнение стекла (рис. 11.77).
Рис. 11.77. Снятие наружного уплотнения стекла
22. Отсоедините уплотнение стекла от верхних углов проема окна затем вытяните уплотнение стекла из направляющих каналов стекла (рис. 11.78, 11.79).
(Информация скопирована с сайта: AutoInstruction)

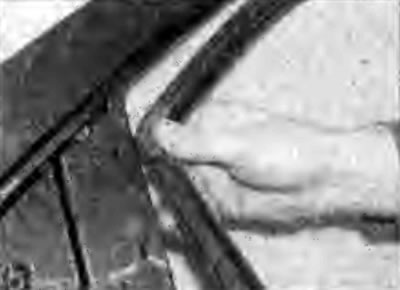

Рис. 11.78. Отсоединение уплотнения стекла от верхнего угла проема окна |

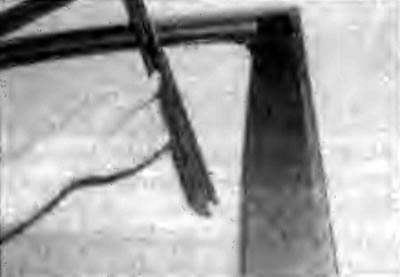

Рис. 11.79. Вытягивание уплотнения стекла из направляющего канала стекла |
23. Выверните два винта крепящие стекло кронштейну стеклоподъемника Поднимите стекло вверх и извлеките его задней частью вверх из двери (рис. 11.80, 11.81).

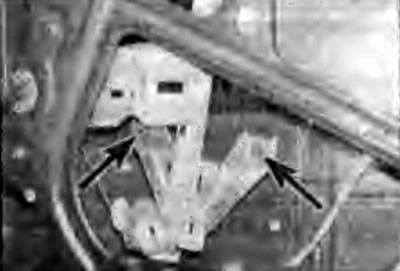

Рис. 11.80. Расположение винтов крепления стекла к кронштейну стеклоподъемника |
Рис. 11.81. Снятие стекла с передней двери |
Установка
24. Установка проводится в последовательности, обратной снятию, но при этом, если была повреждена, установите новую защитную пленку уплотнения двери и заклейте технологические отверстия липкой лентой.
