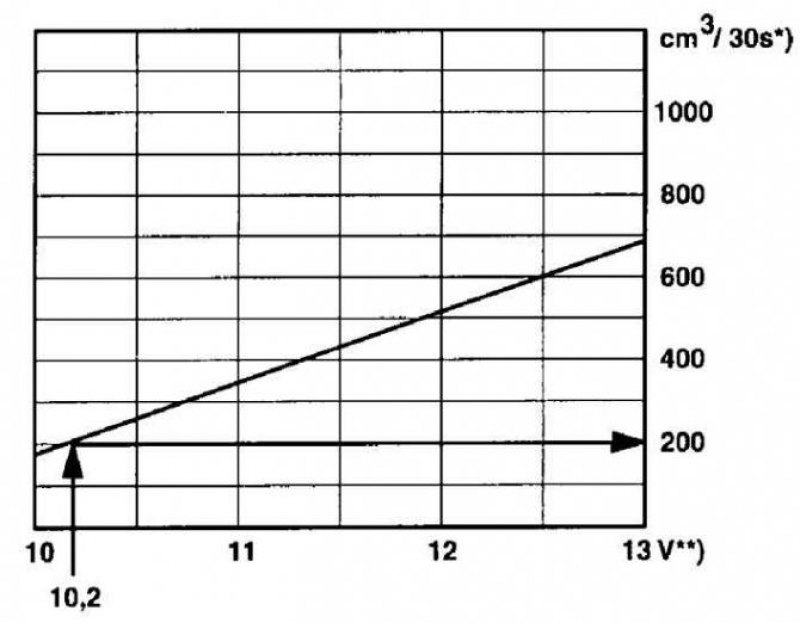

Диаграмма для определения производительности топливного насоса

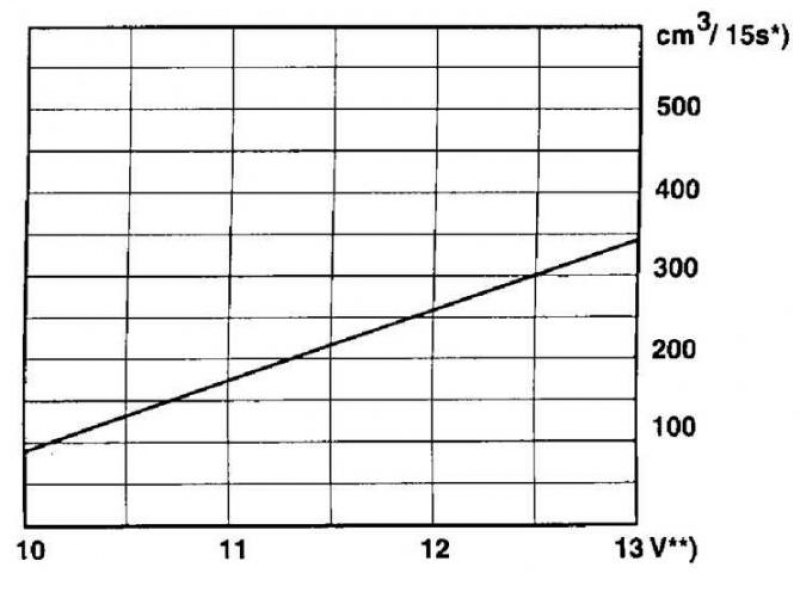

Диаграмма производительности топливного насоса при давлении в топливной системе 3 бар
Порядок выполнения

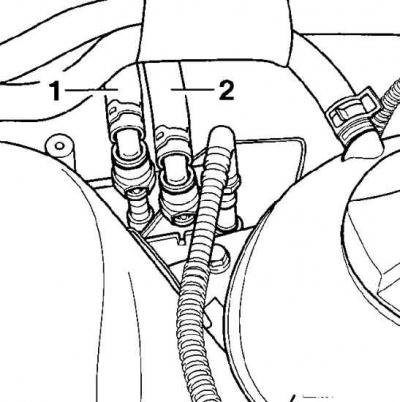

1. Отсоедините от распределителя топлива подающий (2) и возвратный (1) топливные шланги.
[Данные скопированы с ресурса Autoinstruction.ru]
2. Используя дополнительный шланг, соедините подающий патрубок топливной магистрали с измерительным сосудом.
3. Подсоедините вольтметр к полюсам аккумуляторной батареи.
4. Включите выключатель дистанционного управления на 15 сек и при этом измерьте напряжение на аккумуляторной батарее.
5. Измерьте количество топлива в измерительном сосуде и по диаграмме определите производительность топливного насоса (см. рис. Диаграмма для определения производительности топливного насоса).
6. Также измерьте производительность топливного насоса при работе под давлением. Для этого к подающему шлангу подсоедините измеритель давления с запорным краном и при работающем топливном насосе установите давление запорного крана 3 бар. Измерьте производительность топливного насоса и сравните его с диаграммой (см. рис. Диаграмма производительности топливного насоса при давлении в топливной системе 3 бар).
7. Если производительность топливного насоса недостаточна, проверьте повторно производительность с новым топливным фильтром.
8. Если производительность топливного фильтра все еще недостаточна, очистите систему подачи топлива и сетчатый фильтр.
9. Если топливная система чистая и в порядке, проверьте состояние топливного насоса.
10. Снимите систему дистанционной проверки и установите на место плавкий предохранитель.
