Внимание: При работе с топливными форсунками соблюдайте чистоту.
Снятие
1. Очистите область около топливных форсунок и соединительных гаек топливопроводов.
2. Отвинтите соединительные гайки и снимите топливопроводы высокого давления в комплекте.
3. Отвинтите держатели топливных форсунок и снимите топливные форсунки с двигателя.
4. Для извлечения топливных форсунок можно использовать инерционный молоток или специальный инструмент VW3364.
5. Снимите термозащитное уплотнительное кольцо.
Установка

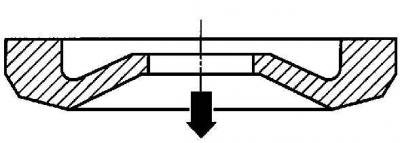

1. При установке топливных форсунок необходимо использовать новое термозащитное уплотнительное кольцо. Кольцо необходимо установить таким образом, чтобы конусная сторона была направлена вверх (стрелка показывает направление к головке блока цилиндров).
2. Установите топливные форсунки.
3. Установите держатель топливной форсунки, при этом соблюдайте правильность расположения кронштейна на опоре.
4. Ввинтите болт со сферической шайбой и затяните его моментом 2 Нм.
5. Установите топливопроводы высокого давления и привинтите соединительные гайки, затянув их моментом 25 Нм.
