Рис. 2.270. Топливные форсунки
Снятие
Сбросьте остаточное давление в топливопроводе, чтобы не произошло выброса топлива.
Внимание! Накрыть штуцер топливопровода ветошью, чтобы предотвратить выброс топлива под действием остаточного давления в топливопроводе.
Снимите топливную рампу вместе с форсунками.
Предупреждение! При снятии топливной рампы примите меры предосторожности, чтобы не допустить выпадения форсунок.
Внимание! При снятии форсунок примите меры по предупреждению вытекания топлива.
Проверка технического состояния

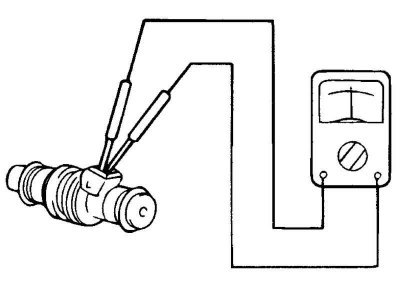

Рис. 2.271. Проверка сопротивления обмотки форсунки
Проверьте сопротивление обмотки форсунки, присоединив омметр к ее выводам (рис. 2.271).
Сопротивление обмотки форсунок: 15,9±0,35 Ом при 20°С.
Исходник статьи на этом веб-сайте: AutoInstruction.ru
При несоответствии сопротивления норме замените форсунку.
Установка

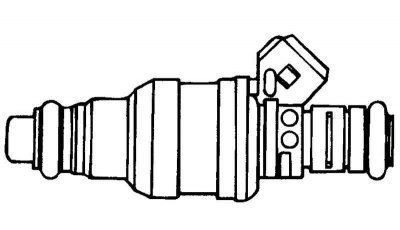

Рис. 2.272. Топливная форсунка
Установите на форсунку новое уплотнительное и теплозащитное кольцо (рис. 2.272).
Нанесите на уплотнительное кольцо растворитель, веретенное масло или бензин.

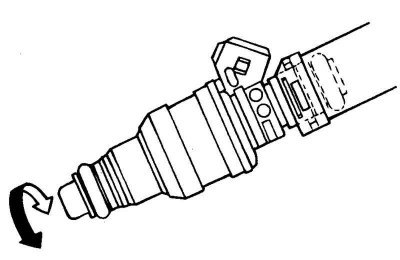

Рис. 2.273. Установка форсунки
Установите форсунку в топливную рампу, поворачивая форсунку влево-вправо (рис. 2.273).
Убедитесь в легкости вращения форсунки.
Примечание. Затрудненное вращение форсунки указывает на возможный перекос уплотнительного кольца. Снимите форсунку, вставьте ее в топливную рампу и снова проверьте легкость вращения.
