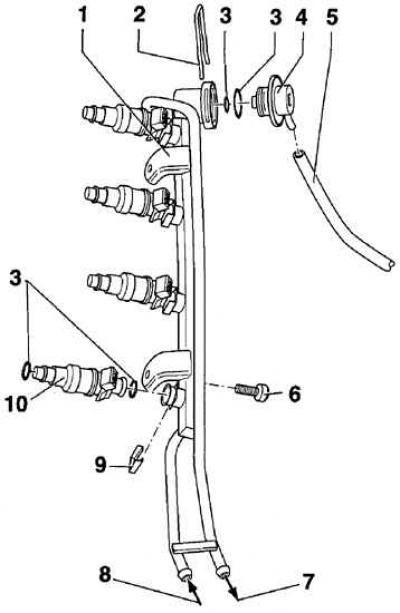

Топливная магистраль и форсунки двигателя 1,8-I
- 1 - топливная магистраль;
- 2 - пружинная скоба;
- 3 - уплотнительное кольцо. При наличии повреждений необходимо использовать новое уплотнительное кольцо. Перед установкой смажьте уплотнительное кольцо чистым моторным маслом;
- 4 - регулятор давления топлива;
- 5 - вакуумный шланг;
- 6 - болт, 10 Нм;
- 7 - подсоединение к возвратному топливопроводу;
- 8 - подсоединение к подающему топливопроводу;
- 9 - скоба;
- 10 - топливная форсунка
Снятие
1. Отсоедините вакуумный шланг и электрические разъемы переключающего клапана во впускном коллекторе. Снимите наконечники со свечей зажигания.

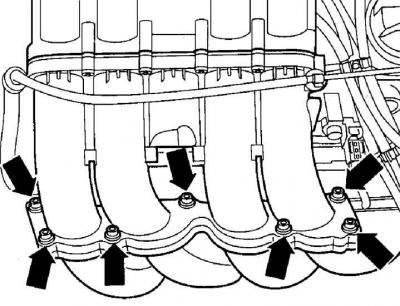

2. Используя торцовый шестигранный ключ, отвинтите верхнюю часть впускного коллектора (болты крепления указаны стрелками).
3. Отсоедините вакуумный шланг от регулятора давления топлива.

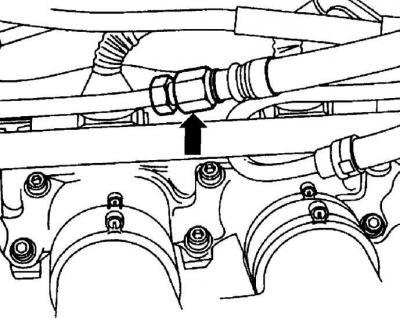

4. Отвинтите подающий топливный шланг от топливной магистрали (место их соединения показано стрелкой), при этом соберите ветошью пролившееся топливо.
5. Отсоедините электрические разъемы от топливных форсунок.

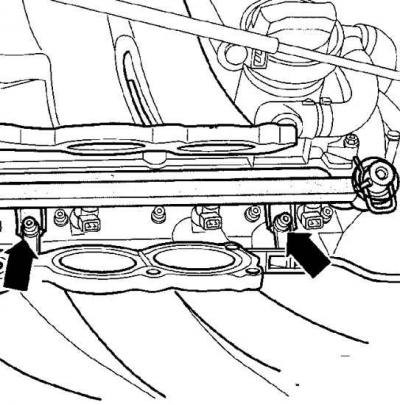

6. Отвинтите болты крепления топливной магистрали (указаны стрелками) и снимите топливную магистраль вместе с форсунками с впускного коллектора.
7. Извлеките фиксирующие скобы, крепящие форсунки к топливной магистрали, и снимите топливные форсунки. Отметьте расположение форсунок для того, чтобы их можно было установить на свои места.
Установка
1. Замените уплотнительные кольца круглого сечения на топливных форсунках.
2. Смажьте уплотнительные кольца топливных форсунок чистым моторным маслом.
3. Установите форсунки в топливную магистраль и закрепите их пружинными зажимами.
4. Установите топливную магистраль вместе с форсунками на впускной коллектор и прижмите ее.
5. Закрепите топливную магистраль болтами, затянув их моментом 10 Нм.
6. Подсоедините электрические разъемы к топливным форсункам.
7. Подсоедините подающий топливный шланг к топливной магистрали.
8. Установите и закрепите верхнюю часть впускного коллектора с новой прокладкой.
9. Подсоедините вакуумный шланг к регулятору давления топлива.
10. Подсоедините вакуумный шланг и электрические разъемы для переключающего клапана впускного коллектора.
11. Установите наконечники высоковольтных проводов на свечи зажигания.
