Модели с двигателем M52
1. Выключите зажигание.

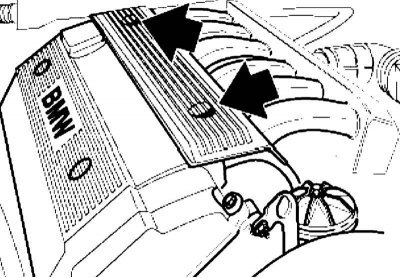

2. Снимите заглушки болтов и выверните их. Снимите крышку инжекторов.

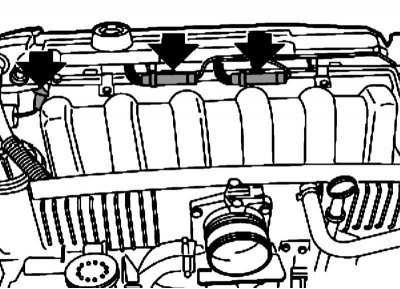

3. Разъедините разъем электропроводки э/м клапана VANOS. Отожмите фиксаторы и разъедините разъемы электропроводки лямбда-зондов. Снимите и отложите в сторону монтажную планку разъемов инжекторов.
4. Пометьте подводящий и возвратный топливопроводы, чтобы не перепутать их при последующей установке, после чего отсоедините топливопроводы от топливной распределительной магистрали.
При необходимости замените уплотнительные кольца или прочие поврежденные детали.

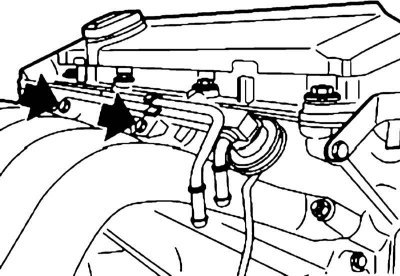

5. Выверните болты и отсоедините вакуумный шланг от регулятора давления топлива. Снимите, потянув вверх, распределительную магистраль вместе с инжекторами.

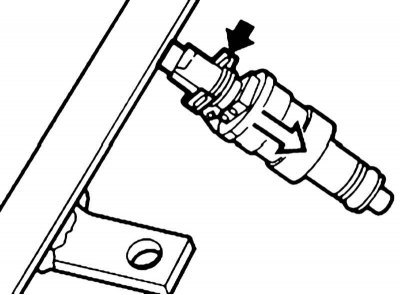

6. Удалив фиксатор, снимите инжектор.
7. Установка производится в обратном порядке.
Модели с двигателем M52TU
1. Выключите зажигание.

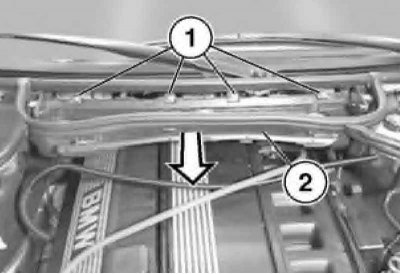

2. Снимите салонный фильтр и откройте расположенный на нижней части (2) его корпуса кабельный канал. Вытяните кабели наружу. Выверните болты (1) и снимите нижнюю часть (2) корпуса салонного фильтра.
3. Выньте заглушки болтов и выверните их. Снимите крышку инжекторов (см. иллюстрацию).

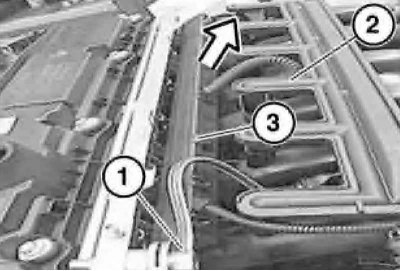

4. Отсоедините вакуумный шланг (1) от регулятора давления топлива. Разъедините разъем электропроводки датчика IAT (2) и снимите монтажную планку (3) инжекторов.

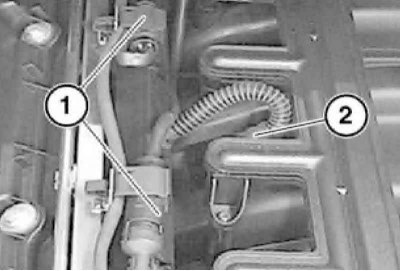

5. Пометьте разъемы (1) электропроводки лямбда-зондов групп цилиндров №№ 1-3 и №№ 4-6, чтобы не перепутать их при последующей установке. Отожмите фиксаторы и разъедините разъемы. Снимите держатели разъемов с топливной распределительной магистрали.

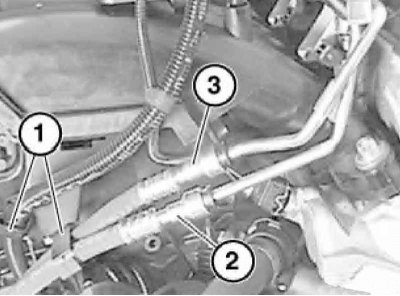

6. Пометьте подводящий и возвратный топливопроводы (2 и 3), чтобы не перепутать их при последующей установке. Снимите фиксаторы топливопроводов с задней стороны головки блока цилиндров. При необходимости замените уплотнительные кольца или прочие поврежденные детали.

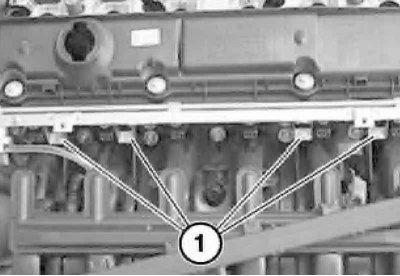

7. Выверните болты и снимите топливную распределительную магистраль вместе с инжекторами.
8. При необходимости снимите инжекторы.
9. Установка производится в обратном порядке. Для облегчения установки распределительной магистрали смажьте уплотнительные новые кольца инжекторов средством для облегчения скольжения.
Модели с двигателями M60 и M62
1. Выключите зажигание.
2. Снимите верхнюю крышку двигателя.
(Оригинал выложен на портале autoinstruction.ru)

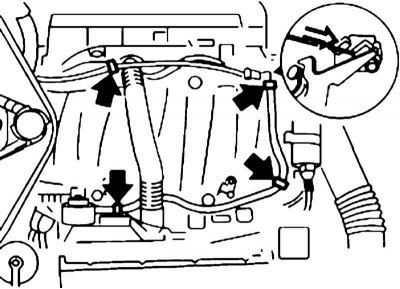

3. Снимите хомуты крепления проводов. Отцепите трос газа от рычага дроссельной заслонки.
4. Снимите крышки катушек зажигания с обеих сторон головки цилиндров (см. иллюстрацию).

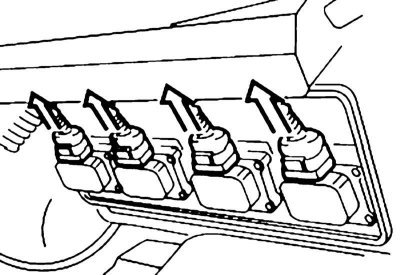

5. Разъедините разъемы катушек зажигания.

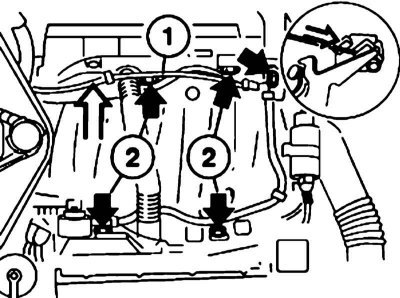

6. Снимите короба электропроводки (2) и отложите их в сторону. Разъедините разъемы электропроводки инжекторов.
7. Пережмите подводящий и возвратный топливопроводы и снимите их. Соберите вытекшее топливо.
При установке используйте новые хомуты крепления шлангов.

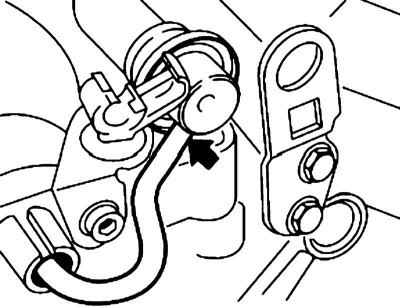

8. Отсоедините вакуумный шланг от регулятора давления топлива.

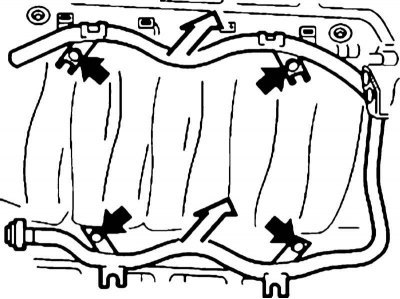

9. Выверните болты крепления топливной распределительной магистрали и снимите ее вместе с инжекторами.
10. При необходимости разожмите скобы и снимите инжекторы.
11. Установка производится в обратном порядке. Для облегчения установки распределительной магистрали смажьте уплотнительные новые кольца инжекторов средством для облегчения скольжения.
Модели с двигателем M73
1. Выключите зажигание.

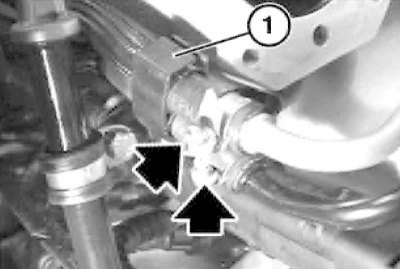

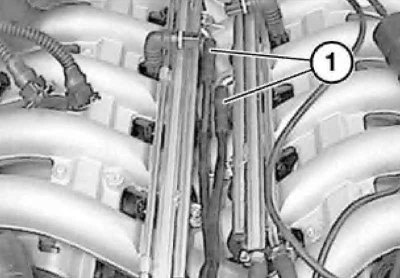

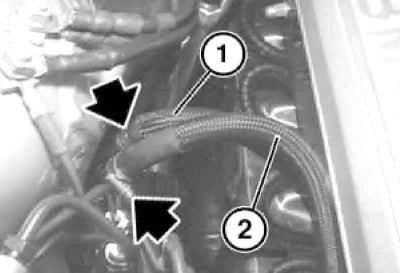

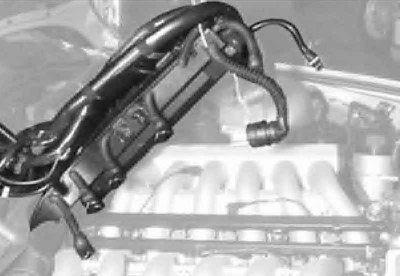

2. Разъедините разъемы электропроводки двигателя, поднимите электропроводку и закрепите ее на капоте.

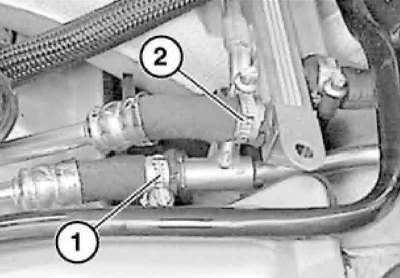

3. Отсоедините топливные шланги.
При установке замените шланги и хомуты их крепления.

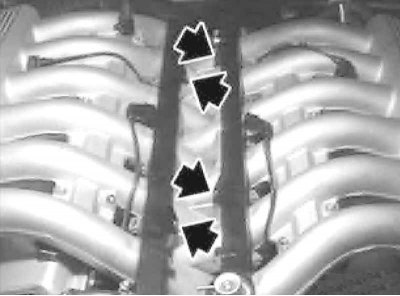

4. Выверните болты крепления топливной распределительной магистрали и снимите ее вместе с инжекторами.
5. При необходимости разожмите скобы и снимите инжекторы.
6. Установка производится в обратном порядке. Для облегчения установки распределительной магистрали смажьте уплотнительные новые кольца инжекторов средством для облегчения скольжения.
