Модели с двигателем M52
1. Выключите зажигание. Снимите корпус воздухоочистителя (см. Раздел Снятие и установка корпуса воздухоочистителя).
2. Снимите корпуса дроссельных заслонок (см. Раздел Снятие и установка корпуса дросселя, замена его прокладки).
Не отсоединяйте тросы и шланги подогрева дроссельной заслонки.

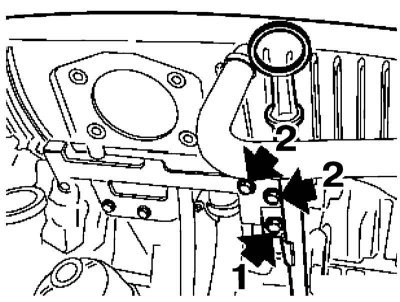

3. Снимите направляющую трубку щупа уровня двигательного масла (1). Отожмите фиксатор, разъедините разъем, выверните два болта (2) и отсоедините клапан IAC.

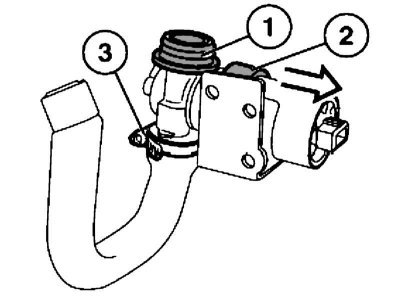

4. Снимите прокладку (1) и резиновый хомут (2). Ослабьте хомут (3) и отсоедините шланг.
5. Установка производится в обратном порядке. Замените прокладку. В заключение проверьте обороты холостого хода.
Модели с двигателем M52TU
1. Выполните действия, описанные в параграфах с 1 по 6 Раздела Снятие и установка корпуса дросселя, замена его прокладки.
Разъемы Д/В давления и температуры двигательного масла не разъединяйте.

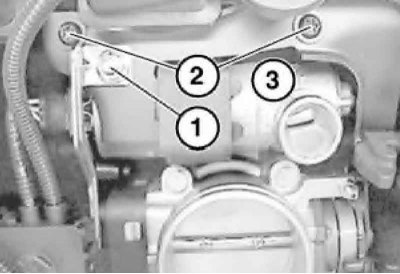

2. Выверните болт (1) крепления короба электропроводки, болты (2) держателя клапана (3) IAC и выньте клапан IAC из впускного коллектора вместе с кронштейном.

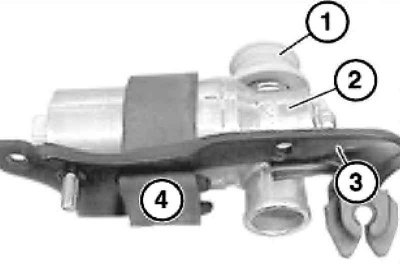

3. Снимите клапан (2) IAC с фиксирующего резинового элемента (4). Прокладка (1) между клапаном IAC и впускным трубопроводом подлежит замене. Но устанавливать уплотнение при повторной установке следует не на клапан IAC, а сначала во впускной коллектор.
4. Установка производится в обратном порядке.
Модели с двигателями M60 и M62
1. Выполните действия, описанные в параграфах с 1 по 3 Раздела Снятие и установка корпуса дросселя, замена его прокладки.

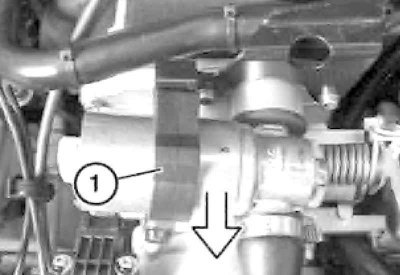

2. Вывесьте крепление (1) и выньте клапан IAC.

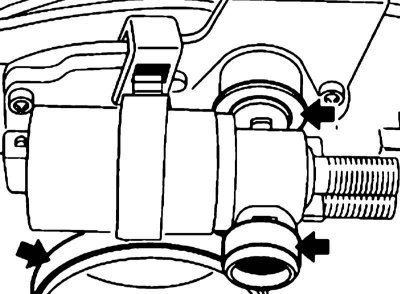

3. Установка производится в обратном порядке. Для обеспечения герметичности уплотнительные кольца на корпусе дросселя и на клапане IAC должны быть чистыми и без повреждений. В случае повреждения уплотнительных колец их следует заменить. При установке в первую очередь следует устанавливать уплотнительное кольцо на фланец дроссельной заслонки.
