1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Нажмите на пружинный фиксатор колодки моторного жгута проводов и отсоедините колодку от клапана.
Примечание. Для наглядности дроссельный узел снят.
3. Снимите с кронштейна впускного трубопровода и отсоедините от его штуцеров подводящий и отводящий шланги.

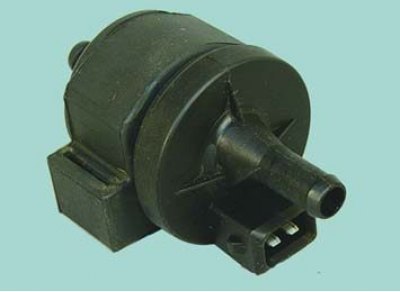

Примечание. Так выглядит снятый с автомобиля электромагнитный клапан продувки адсорбера. Обратите внимание на его маркировку, чтобы при замене установить такой же клапан.

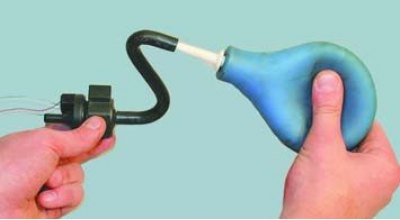

4. Для проверки клапана присоедините к подводящему штуцеру клапана грушу (ее используют в качестве насоса, а шлангом подвода разрежения к клапану можно воспользоваться как переходником для присоединения груши). Надавите на грушу — в клапане должно создаваться давление.
5. Затем подключите к выводам клапана источник постоянного тока напряжением 12 В — клапан должен открыться, а давление должно исчезнуть (груша сожмется без сопротивления). В противном случае замените клапан.
6. Установите клапан продувки адсорбера в порядке, обратном снятию.
