Модели с двигателем M52
В зависимости от исполнения автомобиля регулятор давления топлива может быть установлен в одном из трех мест: на отводе распределительной магистрали, на ее задней части, либо на днище автомобиля.
Исполнение 1
1. Снимите отвод распределительной магистрали с инжекторами (см. Раздел Снятие и установка топливной распределительной магистрали и инжекторов).

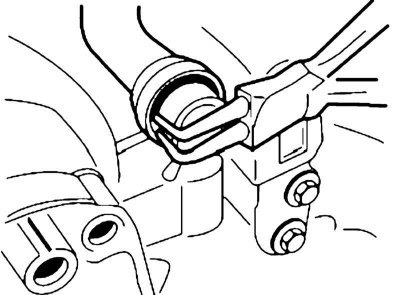

2. Для снятия регулятора давления топлива на распределительной магистрали отсоедините вакуумный шланг и снимите стопорное кольцо.
3. Следя за положением присоединения вакуумного шланга, вращательными движениями вытащите регулятор давления.
При установке замените уплотнительные кольца (1 и 2). Убедитесь в том, что уплотняемые поверхности не загрязнены.

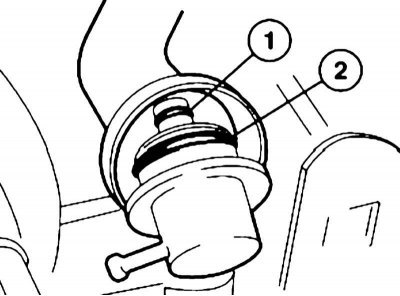

Уплотнительные кольца регулятора давления

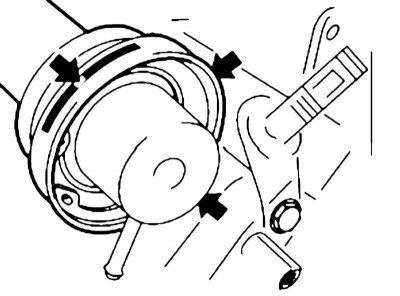

4. Установка производится в обратном порядке. Следите за тем, чтобы выступ на стопорном кольце вошел в пазы на отводе распределительной магистрали.
Исполнение 2

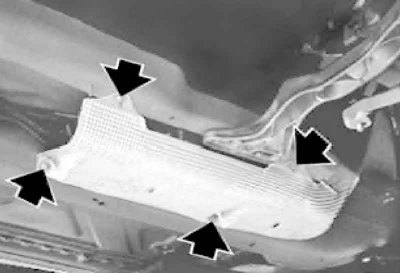

1. Для снятия регулятора давления топлива на днище автомобиля выверните болты и снимите крышку.

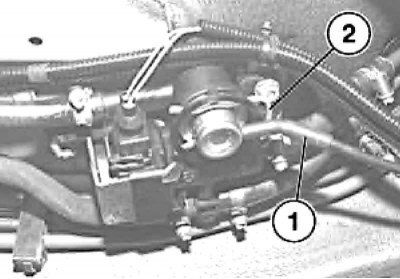

2. Отсоедините вакуумный шланг (1), снимите фиксирующую скобу (2) и регулятор давления топлива.
Исполнение 3
1. Снимите отвод распределительной магистрали с инжекторами (см. Раздел Снятие и установка топливной распределительной магистрали и инжекторов).
Регулятор давления топлива расположен сзади на топливной распределительной магистрали.

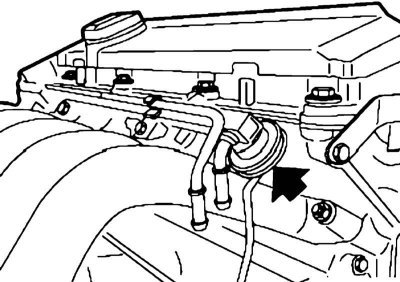

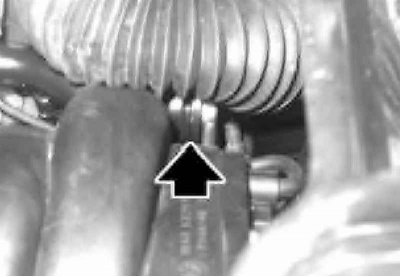

Местоположение регулятора давления топлива
2. Отсоедините вакуумный шланг и снимите фиксирующую скобу.
3. Выполните действия, описанные в параграфах 3 и 4.
Модели с двигателем M52TU
1. Снимите салонный фильтр и откройте расположенный на нижней части (2) его корпуса кабельный канал. Вытяните кабели наружу. Выверните болты (1) и снимите нижнюю часть (2) корпуса салонного фильтра.
2. Выньте заглушки болтов и выверните их. Снимите крышку инжекторов (см. иллюстрацию).

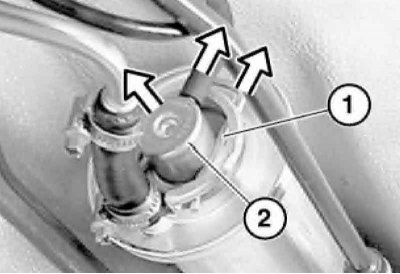

3. Отсоедините вакуумный шланг (1) от регулятора давления топлива.
4. Выполните действия, описанные в параграфах 3 и 4.
Модели с двигателем M60
1. Снимите верхнюю крышку двигателя.
Регулятор давления топлива расположен на задней стороне системы впуска, около отсека блока ECM.
Местоположение регулятора давления топлива

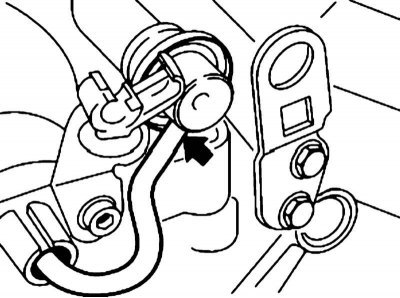

2. Отсоедините вакуумный шланг.
3. Снимите стопорное кольцо (см. иллюстрацию).
4. Выполните действия, описанные в параграфах 3 и 4.
Модели с двигателем M62
В зависимости от исполнения автомобиля регулятор давления топлива может быть установлен в одном из трех мест: в отводе распределительной магистрали сзади, в двухпозиционном трехлинейном клапане, либо в топливном фильтре.
1. Замена регулятора давления топлива, установленного на отводе распределительной магистрали (исполнение 1) производится аналогично замене регулятора на моделях с двигателем M62. Ниже описывается процедура замены регулятора давления в исполнении 2 и 3.
2. Снимите переднюю правую секцию защиты днища кузова.

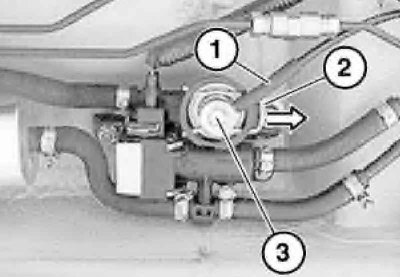

3. Отсоедините вакуумный шланг (1), вытащите фиксирующую скобу (2) в направлении стрелки и выньте регулятор давления топлива (3).
4. Установка производится в обратном порядке. Замените уплотнительные кольца регулятора давления топлива.
Модели с двигателем M73
До 09.1998 г. вып.
1. Снимите верхнюю крышку двигателя.

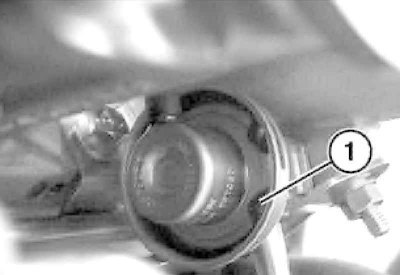

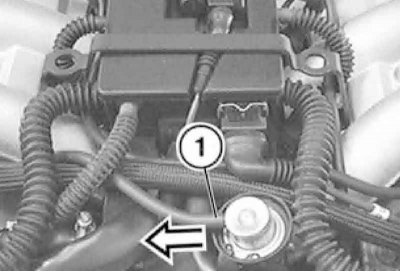

2. Отсоедините вакуумный шланг (1) и снимите стопорное кольцо.
3. Выполните действия, описанные в параграфах 3 и 4.
С 09.1998 г. вып.
1. Снимите переднюю правую секцию защиты днища кузова.

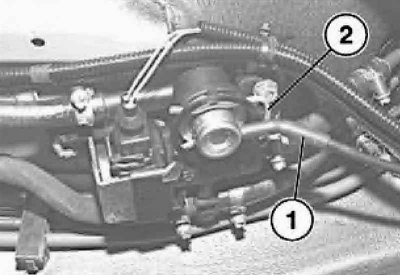

2. Отсоедините вакуумный шланг (1), вытащите фиксирующую скобу (2) и снимите регулятор давления топлива.
3. Установка производится в обратном порядке. Замените уплотнительные кольца регулятора давления топлива.
