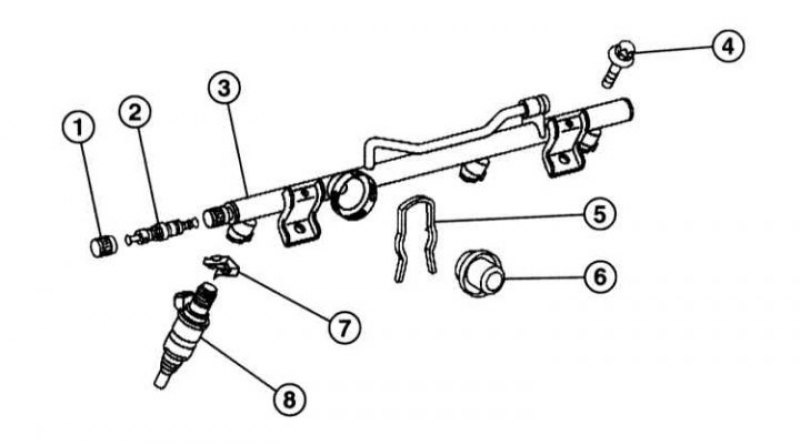

4-цилиндровый бензиновый двигатель 111 (1 из 3)
1 - Пробка; 2 - Клапан, присоединение для проверки давления топлива; 3 - Топливная распределительная магистраль; 4 - Болт М8, 9Нм; 5 - Стопорная скоба; 6 - Демпфер давления топлива; 7 - Стопорная скоба, инжектор к топливной распределительной магистрали; 8 - Инжектор
4-цилиндровый бензиновый двигатель 111 (2 из 3)
1 - Датчик положения распределительного вала; 2 - Болт, 8Нм; 3 - Болт М6, 8Нм; 4 - Шайба; 5 - Датчик положения коленчатого вала; 6 - Датчик детонации; 7 - Болт, 20Нм. Момент затяжки должен точно выдерживаться; 8 - Кабель массы двигателя с креплением
4-цилиндровый бензиновый двигатель 111 (3 из 3)
1 - Датчик температуры охлаждающей жидкости; 2 - Пробка для аварийного выключателя давления масла; 3 - Датчик давления всасывания; 4 - Уплотнительное кольцо; 5 - Датчик уровня масла
Снятие
1. Отсоедините отрицательный кабель (-) аккумуляторной батареи при выключенном зажигании. Предварительно необходимо снять коробку фильтра воздуха салона.
Внимание! Перед отсоединением кабеля выясните защитный код радиоприёмника, если таковой имеется, обратитесь к Разделу Замена аккумуляторной батареи.
2. Двигатель 112: Снимите верхнюю крышку двигателя или воздушный фильтр с крышек головки цилиндров.
3. Освободите электрические провода, идущие к инжекторам. Пометьте положение соединителя кабелей для облегчения последующей установки.
4. Рассоедините разъёмы инжекторов, вдавив проволочную скобу.
5. Сбросьте давление топлива, обратитесь к Разделу Сбрасывание давления в топливной системе.
6. Отсоедините топливопровод от топливной распределительной магистрали. При появлении вытекающего топлива протрите его тряпкой.
7. С32AMG: Снимите вверх верхнюю часть распределителя нагнетаемого воздуха.
8. Отсоедините топливную распределительную магистраль и выньте её вместе с инжекторами из впускного трубопровода.
9. Снимите стопорную скобу сбоку инжектора и выньте инжектор из распределительной трубы.
Установка
(Первоисточник расположен на портале Autoinstruction)

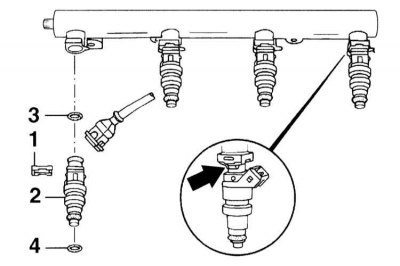

1. Наденьте на инжекторы (2) новыеуплотнительные кольца (3) и (4) и слегка смажьте их.
2. Вставьте инжекторы в топливную распределительную магистраль и зафиксируйте его стопорной скобой (1) так, чтобы скоба вошла в четырёхгранную направляющую инжектора.
3. Проверьте уплотнительные кольца на топливной распределительной магистрали, при необходимости, замените. Кольца перед установкой смажьте чистым двигательным маслом.
4. Вставьте топливную распределительную магистраль с инжекторами во впускной трубопровод или на нижнюю часть распределителя нагнетаемого воздуха и закрепите усилием 9Нм.
5. Закрепите топливопровод на трубе моментом 38Нм.
6. Установите на место верхнюю часть распределителя нагнетаемого воздуха.
7. Состыкуйте разъёмы инжекторов и зафиксируйте. Проложите кабель, как он проходил перед снятием и зафиксируйте соединителем.
8. Установите верхнюю крышку двигателя или воздушный фильтр.
9. Присоедините отрицательный кабель (-) к аккумуляторной батареи при выключенном зажигании. Установите на место ящик фильтра воздуха салона. Введите код радиоприёмника и установите время на часах.
