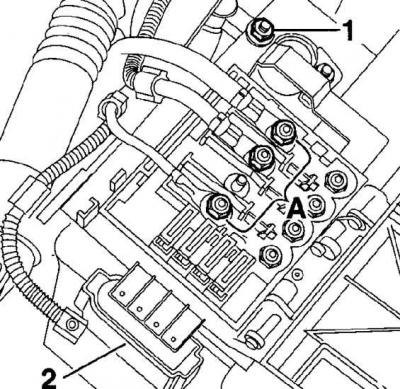

Расположение держателя предохранителей над аккумуляторной батареей
- 1 - крепление положительного провода;
- 2 - электрический разъем;
- А - гайки

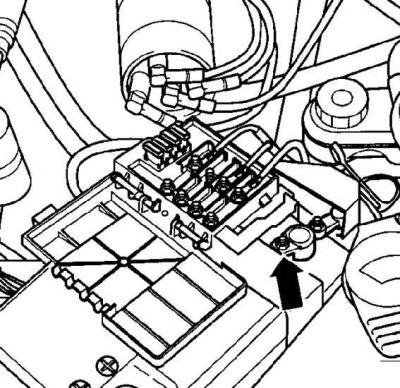

Расположение крепления зажима электропроводной пластины к положительной клемме аккумулятора
Крепление зажима электропроводной пластины к положительной клемме аккумулятора показано стрелкой.

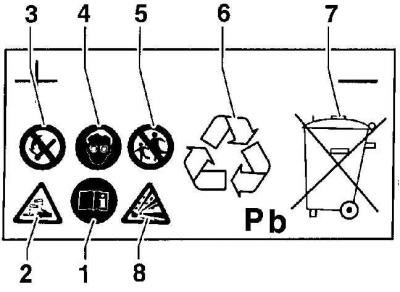

Расшифровка символов, нанесенных на этикетку аккумулятора
- 1 - при обслуживании аккумулятора необходимо соблюдать правила по технике безопасности, изложенные в руководстве по эксплуатации;
- 2 - в аккумуляторе имеется разъедающая кислота и необходимо соблюдать осторожность, чтобы кислота не пролилась из аккумулятора;
- 3 - не пользуйтесь открытым огнем около аккумулятора;
- 4 - при работе с аккумулятором используйте защитные очки;
- 5 - держите аккумулятор в месте, недоступном для детей;
- 6 - при утилизации аккумулятор сдавайте только в предназначенные для этого пункты;
- 7 - не выбрасывайте аккумулятор вместе с бытовым мусором;
- 8 - газы, выделяемые при зарядке аккумулятора, взрывоопасны
Аккумулятор установлен в моторном отсеке за левой фарой.
Внимание: При отсоединении клемм аккумулятора в блоках памяти устройств управления стираются данные о записанных неисправностях, поэтому перед отсоединением клемм аккумулятора желательно обратиться в специализированную мастерскую для вызова из памяти записанных в нее неисправностей. После подсоединения клеммы аккумулятора необходимо активизировать и перепрограммировать стеклоподъемники с электрическим приводом, а также положение зеркал заднего вида и сидений.
Внимание: Также если в автомобиле установлен радиоприемник с кодом, то перед отсоединением клемм от аккумулятора проверьте, что у Вас есть код для повторной активизации приемника. В противном случае ввести радиоприемник в эксплуатацию можно будет только на специализированной станции Фольксваген.
Снятие
1. Выключите зажигание.
2. Откройте капот.
3. Снимите отрицательную клемму с аккумулятора и переместите ее в сторону.

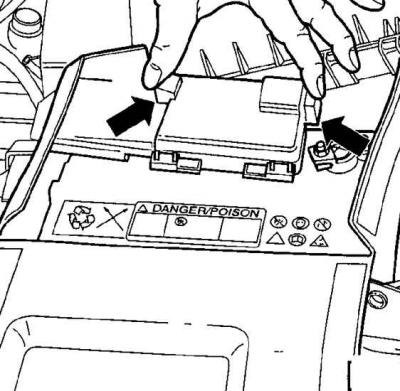

4. С двух сторон сожмите крышку держателя предохранителей (показано стрелками) и откройте ее.
5. Ослабьте крепление (1) положительного провода (см. рис. Расположение держателя предохранителей над аккумуляторной батареей).
6. Промаркируйте предохранители и извлеките их из пружинных контактов. Отвинтите гайки (А).
7. Отсоедините электрический разъем (2).

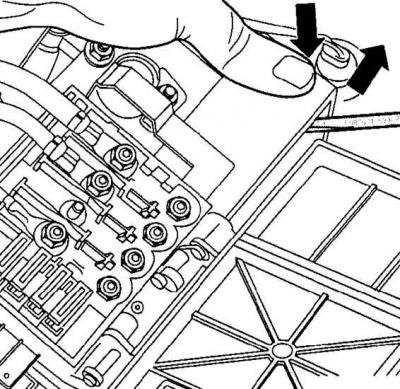

8. Используя палец руки и лезвие отвертки, отсоедините держатель предохранителей от корпуса аккумуляторной батареи (показано стрелками).
9. Переместив корпус держателя предохранителей вверх, снимите его с аккумуляторной батареи.
10. Ослабьте крепление и снимите электропроводную пластину с положительной клеммы аккумулятора (см. рис. Расположение крепления зажима электропроводной пластины к положительной клемме аккумулятора).

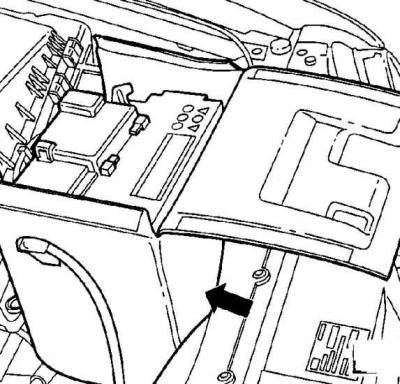

11. При наличии откройте и снимите термозащитный кожух аккумуляторной батареи (указан стрелкой).

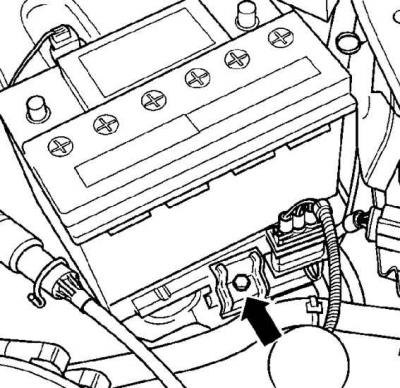

12. В нижней части аккумулятора отвинтите болт (указан стрелкой) и снимите пластину крепления аккумулятора.
13. Переместите аккумулятор в сторону, при этом освободите крепление второй стороны аккумулятора и извлеките аккумулятор из моторного отсека.
14. На аккумуляторе имеется наклейка с предупреждающими символами (см. рис. Расшифровка символов, нанесенных на этикетку аккумулятора).
