Расположение блока предохранителей с левой стороны панели приборов

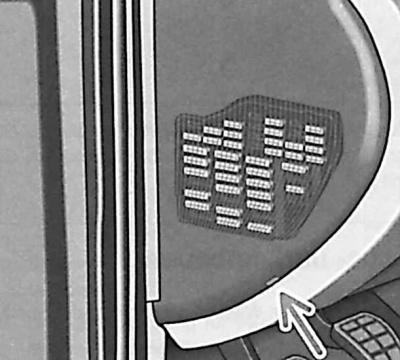

Расположение предохранителей и электрические цепи, защищаемые предохранителями, приведены на наклейке (показана стрелкой), расположенной с внутренней стороны на крышке блока предохранителей.
Расположение предохранителей на блоке предохранителей
Плавкие предохранители размещены в блоке предохранителей, расположенном с левой стороны панели приборов.
Всегда заменяйте предохранитель другим предохранителем той же мощности. Каждый предохранитель имеет надпись о величине защищаемого тока. Никогда не заменяйте предохранитель более чем один раз, не определив причину его перегорания.
Дополнительные предохранители имеются на блоке реле, дополнительном блоке реле и блоке электроники. Блок реле расположен в салоне автомобиля с левой стороны под панелью приборов. Блок электроники расположен с левой стороны около перегородки моторного отсека.
На моделях с дизельными двигателями предохранитель системы предварительного подогрева дизельного двигателя расположен на кронштейне реле в блоке электроники.
| № | Потребитель тока | А |
| 1 | Обогреваемые жиклеры омывателей лобового стекла, обогрев наружных зеркал | 5 |
| 2 | Указатели поворота | 10 |
| 3 | Внутреннее освещение | 5 |
| 4 | Освещение номерного знака | 5 |
| 5 | Обогрев сидений, климатическая установка | 7,5 |
| 6 | Центральная блокировка замков | 5 |
| 7 | Фонаря заднего хода | 10 |
| 8 | Телефон | 5 |
| 9 | Блок управления АБС | 5 |
| 10 | Электронные системы двигателя | 10 |
| 11 | Селектор (при автоматической коробки передач) | 5 |
| 12 | Телефон | 7,5 |
| 13 | Сигналы торможения | 10 |
| 14 | Плафоны и светильники для чтения, центральная блокировка замков | 10 |
| 15 | Автоматическая коробка передач | 10 |
| 16 | Стеклоомыватели | 10 |
| 17 | Обогреваемый цилиндр-упор задней двери | 7,5 |
| 18 | Дальний свет правый | 10 |
| 19 | Дальний свет левый | 10 |
| 20 | Ближний свет правый, корректор наклона фар | 10 |
| 21 | Ближний свет левый | 10 |
| 22 | Габаритные и стояночные огни правые | 5 |
| 23 | Габаритные и стояночные огни левые | 5 |
| 24 | Стеклоомыватели | 20 |
| 25 | Вентилятор системы вентиляции, климатическая установка | 25 |
| 26 | Обогрев заднего стекла | 20 |
| 27 | Очиститель заднего стекла | 10 |
| 28 | Топливный насос | 15 |
| 29 | Электронные системы двигателя | 10 |
| 30 | Подъемно-сдвижная панель люка крыши | 20 |
| 31 | Автоматическая коробка передач | 10 |
| 32 | Электронные системы двигателя | 10 |
| 33 | Очистители фар | 20 |
| 34 | Электронные системы двигателя | 10 |
| 35 | "Плюс" продолжительного электропитания прицепа | 30 |
| 36 | противотуманные фонари | 15 |
| 37 | Вывод "S" | 20 |
| 38 | Плафон багажного отделения, центральная блокировка замков | 10 |
| 39 | Аварийная сигнализации | 15 |
| 40 | Звуковой сигнал | 20 |
| 41 | Прикуриватель | 15 |
| 42 | Радиоприемник | 15 |
| 43 | Электронные системы двигателя | 10 |
| 44 | Обогрев сидений | 15 |
Внимание: Предохранитель, обозначенный на блоке предохранителей под номером 24, на электрических схемах автомобиля обозначается номером 224, то есть на электрических схемах к номеру предохранителя впереди добавляется цифра 2.
Замена
1. Для замены предохранителей откройте крышку, для чего вставьте отвертку с нижней стороны в паз, который отмечен стрелкой, и нажмите на крышку.

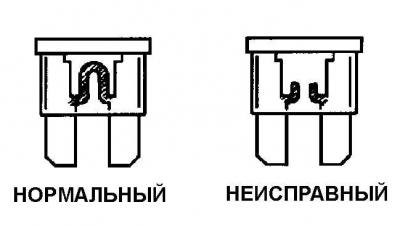

2. Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя, разорван.
3. Для того чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения предохранителя из разъема. Достаньте предохранитель из пинцета. Провод внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел.
4. Установите новый предохранитель, рассчитанный на тот же ток. С обратной стороны каждый предохранитель имеет надпись о величине защищаемого тока. Кроме того, цвет предохранителя также соответствует величине защищаемого тока (см. ниже).
5. Установите на место крышку блока предохранителей.
6. Если установленный предохранитель перегорит повторно, проверьте электрическую цепь, защищаемую предохранителем.
Источник статьи доступен на сайте (autoinstruction)
7. Ни в коем случае не заменяйте предохранитель проволочной перемычкой, так как может быть серьезно повреждена электрическая цепь автомобиля.
Внимание: Характеристики плавких предохранителей и электрические цепи могут изменяться из года в год.
| Ток | Цвет |
| 5 | Светло-коричневый |
| 10 | Красный |
| 15 | Синий |
| 20 | Желтый |
| 25 | Белый |
| 30 | Зеленый |
Коробка предохранителей в моторном отсеке на аккумуляторной батарее
| Предохранители | А |
| Вентилятор системы охлаждения, 1-ая ступень | 30 |
| Реле электродвигателя АБС | 30 |
| Главное реле АБС | 30 |
| Металлические предохранители: | |
| Генератор | 150 |
| Бортовая сеть | 110 |
| Вентилятор системы охлаждения 2-ая ступень | 30 |
| Электронные системы двигателя | 50 |
| Предпусковой подогрев дизельного двигателя | 50 |
Автоматы защиты
Все вместе электроприводы стеклоподъемников и люка защищены также автоматом защиты, который в случае перегрузки автоматически выключается (например, при примерзании стекол) и через несколько секунд опять включается.
