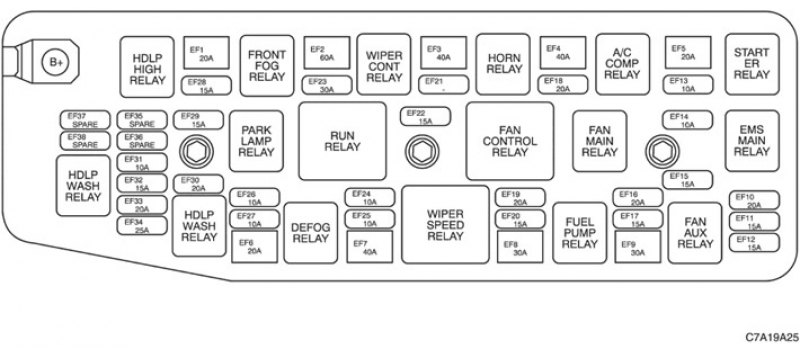

Расположение блока предохранителей (двигатель)
Расположение блока предохранителей (салон)
Таблица предохранителей (двигатель)
Подача питания | № предохранителя | Номинал | Назначение |
30 B(+) | EF1 | 20A | Электромотор заднего стеклоочистителя |
EF2 | 60A | Блок предохранителей панели приборов (главный аккумулятора) | |
EF3 | 40A | Блок предохранителей панели приборов (зажигание II), электровентилятор | |
EF4 | 40A | Контроллер АБС | |
EF5 | 20A | Реле стартера | |
EF6 | 20A | XBCM | |
EF7 | 40A | Блок предохранителей приборной панели (реле ACC/RAP, реле "работа/пуск") | |
EF8 | 30A | Дополнительный вентилятор охлаждения | |
EF9 | 40A | Основной вентилятор охлаждения | |
Главное реле | EF10 | 20A | ECM |
Клапан продувки адсорбера системы улавливания паров бензина, клапан рециркуляции выхлопных газов (LEGR), датчик положения распределительного вала (CMP) | |||
EF11 | 15A | Привод дроссельной заслонки, привод давления усилителя, датчик положения распределительного вала | |
Катушка зажигания, форсунка (№ 2, 4, 6) | |||
Управляющий датчик кислорода, диагностический датчик кислорода | |||
EF12 | 15A | ECM | |
Датчик кислорода, фазовращатель распредвала впуск/выпуск, клапан продувки адсорбера системы улавливания паров бензина | |||
30 B(+) | EF13 | 10A | Реле стартера, главное реле |
EF14 | 10A | Реле комп. кондиционера | |
Главное реле | LD9: форсунка, вентилятор охлаждения (доп., осн., управление), компрессор кондиционера кондиционера | ||
E15 | 15A | LLW: контроллер свечей предпускового подогрева, вентилятор охлаждения (доп., осн., управление), реле компрессора кондиционера, доп. блок предохранителей двигателя | |
LUL: катушка зажигания, форсунка (1, 3, 5), вентилятор охлаждения (доп., осн., управление), реле компрессора кондиционера. | |||
30 B(+) | EF16 | 20A | Реле топливного насоса |
EF17 | 15A | Контроллер полного привода (AWD) | |
EF18 | 20A | Контроллер АБС, штуцер подачи масла | |
EF19 | 20A | Сабвуфер | |
EF20 | 15A | Тормозной выключатель | |
EF21 | - | Не используется | |
EF22 | - | Не используется | |
30 B(+) | EF23 | 30A | Выключатель сиденья с электрической регулировкой и электроподогреватель, диагностический разъем сиденья с электрической регулировкой |
Реле стояночных огней | EF24 | 10A | Левая фара, левый задний фонарь, левый указатель поворота/стояночный огонь, освещение номерного знака |
Реле обогрева стекол | EF25 | 10A | Ветровое стекло, наружное зеркало заднего вида |
Реле фар | EF26 | 10A | Правая фара, переключатель управления зеркалом |
EF27 | 10A | Левая фара | |
EF28 | 15A | Фара левая/правая | |
30 B(+) | EF29 | 10A | Реле передних противотуманных фар |
Реле обогрева стекол | EF30 | 20A | Обогрев стекла задней откидной двери |
Реле стояночных огней | EF31 | 10A | Правая фара, правый задний фонарь, правый указатель поворота/стояночный огонь |
30 B(+) | Ef32 | 15A | TCM |

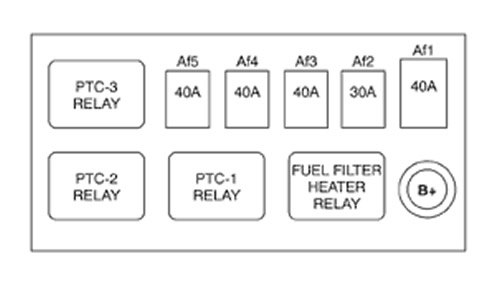

Таблица предохранителей (двигатель-доп.)
Подача питания | № предохранителя | Номинал | Назначение |
30 B(+) | AF1 | 60A | Контроллер свечей предпускового подогрева |
30 B(+) | AF2 | 30A | Реле нагревателя топливного фильтра |
30 B(+) | AF3 | 40A | Реле PTC-1 |
30 B(+) | AF4 | 40A | Реле PTC-2 |
30 B(+) | AF5 | 40A | Реле PTC-3 |
Таблица предохранителей (салон)
Подача питания | № предохранителя | Номинал | Назначение |
Реле ACC/RAP | F1 | 20A | Главный переключатель электрических стеклоподъемников, модуль люка в крыше |
F2 | 20A | Главный переключатель электрических стеклоподъемников | |
EF2 (60a) | F3 | 10A | Реле насоса переднего стеклоомывателя |
AF4 | - | Не используется | |
EF2 (60a) | F5 | 10A | SDM |
EF2 (60a) | F6 | 10A | SDM |
F7 | - | Не используется | |
EF2 (60a) | F8 | 10A | Реле задних противотуманных фар |
Реле "работа/пуск" | F9 | 10A | Реле задних противотуманных фар, топливный насос, датчик уровня топлива в баке, зеркало ECM, выключатель сцепления |
Реле ACC/RAP | F10 | 10A | Аудио, часы |
EF2 (60a) | F11 | 10A | BCM |
EF2 (60a) | F12 | 2A | Выключатель зажигания, иммобилизатор. |
Реле "работа/пуск" | F13 | 10A | Комбинация приборов, информационный центр водителя, индикатор ремня безопасности пассажира |
EF2 (60a) | F14 | 15A | BCM, XBCM |
EF3 (40a) | F15 | 10A | Контроллер SSPS |
EF2 (60a) | F16 | 20A | BCM |
EF2 (60a) | F17 | 10A | Реле обогрева наружных зеркал |
EF3 (40a) | F18 | 10A | Ручное управление кондиционером, система автоматического регулирования температуры (FATC), датчик AQS, реле высоких оборотов вентилятора, контроллер облегчения парковки, доп. блок предохранителей двигателя (Реле PTC). |
EF2 (60a) | F19 | 15A | Ручное управление кондиционером, система автоматического регулирования температуры (FATC), диагностический разъем (DLC) |
EF2 (60a) | F20 | 10A | Реле стекла задней откидной двери |
F21 | - | Не используется | |
F22 | - | Не используется | |
F23 | - | Не используется | |
EF2 (60a) | F24 | 15A | BCM |
Реле "работа/пуск" | F25 | 10A | XBCM |
EF2 (60a) | F26 | 15A | BCM |
Реле "работа/пуск" | F27 | 15A | Реле передних противотуманных фар |
EF2 (60a) | F28 | 15A | Комбинация приборов, часы, аудиосистема, приемник RFA, информационный центр водителя |
Реле "работа/пуск" | F29 | 15A | TCM |
EF3 (40a) | F30 | 20A | ВЫКЛЮЧАТЕЛЬ КОВРИКОВ С ПОДОГРЕВОМ |
EF2 (60a) | F31 | 15A | BCM |
EF2 (60a) | F32 | 20A | Дополнительная розетка в багажнике |
Реле ACC/RAP | F33 | 20A | Прикуриватель |
EF2 (60a) | F34 | 20A | Дополнительная розетка в багажнике |
EF2 (60a) | F35 | 15A | BCM |
F36 | - | Не используется | |
F37 | - | Не используется | |
EF2 (60a) | F38 | 20A | Реле отпирания/запирания двери |
Реле ACC/RAP | F39 | 10A | Переключатель управления зеркалом, блок складывающегося зеркала |
