Перед снятием и заменой предохранителя следует выключить зажигание. Замену перегоревшего предохранителя следует выполнять с помощью находящегося в блоке пинцета.

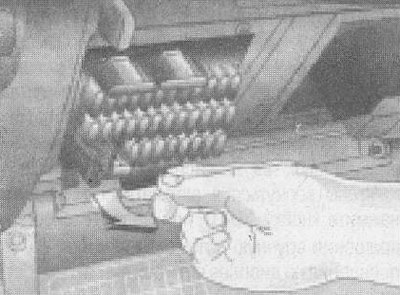

Перегоревший предохранитель можно определить по расплавленной вставке.

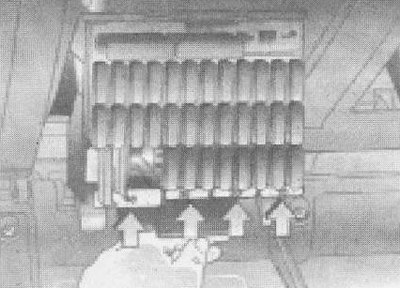

Рекомендуется иметь и возить с собой набор основных предохранителей.

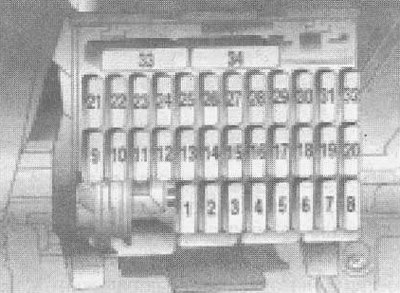

Блок предохранителей в салоне под рулевой колонкой
| № пп | Назначение | Ампер |
| 1 | Электростеклоподъемники | 30 А |
| 2 | Стоп-сигналы, световая аварийная сигнализация, информационный дисплей | 15 А |
| 3 | Очиститель и омыватель | 30 А |
| 4 | Вентилятор обдува радиатора | 15 А |
| 5 | Электропривод передних сидений | 30 А |
| 6 | Радиоприемник, информационная система | 20 А |
| 7 | Освещение салона | 30 А |
| 8 | Ходовой фонарь | 10 А |
| 9 | АКПП | 10 А |
| 10 | Подогреватель топливного фильтра. Автомобили с дизельным двигателем | 30 А |
| 11 | Обогреватель наружных зеркал | 10 А |
| 12 | Освещение салона, багажника, указатели поворота, дисплей, радиоприемник, информационная система | 20 А |
| 13 | Привод наружных зеркал заднего вида, стеклоподъемники, охранная сигнализация | 10 А |
| 14 | Насос гидроусилителя рулевого управления, прикуриватель, задняя шторка, кондиционер, обогреватель заднего стекла, подогреватель передних сидений, обогреватель жиклеров омывателя | 30 А |
| 15 | Фонари заднего хода, фонарь вещевого ящика, регулятор дорожного просвета, круиз-контроль, регулятор сидений и зеркал, радиоприемник, подогреватель задних сидений, освещение приборов, электростеклоподъемники, вентилятор обдува радиатора, регулятор угла наклона фар | 20 А |
| 16 | Противотуманные фары | 20 А |
| 17 | Звуковой сигнал | 20 А |
| 18 | Топливный насос | 20 А |
| 19 | ABS, ТС | 10 А |
| 20 | Освещение салона, фонари на дверях, обогрев сидений, центральный замок, шторка заднего стекла | 20 А |
| 21 | Левая фара дальнего света | 10 А |
| 22 | Левая фара ближнего света, регулятор наклона фар | 15 А |
| 23 | Стояночные огни, задняя левая блок-фара | 10 А |
| 24 | Подогреватель охлаждающей жидкости | 20 А |
| 25 | Люк | 20 А |
| 26 | Фонари освещения номерного знака, информационный дисплей, АКПП, омыватель фар | 10 А |
| 27 | Регулятор дорожного просвета | 20 А |
| 28 | Задний противотуманный фонарь | 10 А |
| 29 | Клемма 30. Питание прицепа | 20 А |
| 30 | Стояночные огни. Задняя правая блок-фара | 10 А |
| 31 | Правая фара ближнего света, регулятор наклона фар | 15 А |
| 32 | Правая фара дальнего света, сигнальные лампочки | 10 А |
| 33 | Автоматический кондиционер | 30 А |
| 34 | Обогреватель заднего стекла, вентилятор обдува радиатора | 40 А |
| 35 | Стеклоподъемники | 30 А |
Блок предохранителей в моторном отсеке

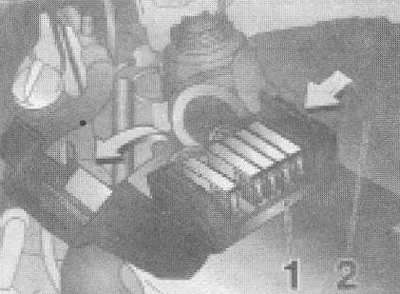

Блок 1 основных предохранителей находится над аккумулятором и закрыт крышкой. При дефекте предохранителя в этом блоке не работают многие системы. Рекомендуется обращаться в мастерскую.
(Статья перепечатана отсюда autoinstruction.ru)

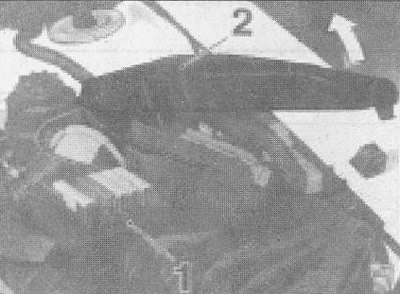

В моторном отсеке автомобилей с дизельным двигателем находится блок 2 предохранителей и реле системы с предохранителями системы предварительного разогрева и подогрева топливного фильтра. В этом блоке установлены также предохранители и реле, соответствующие комплектации автомобиля.
