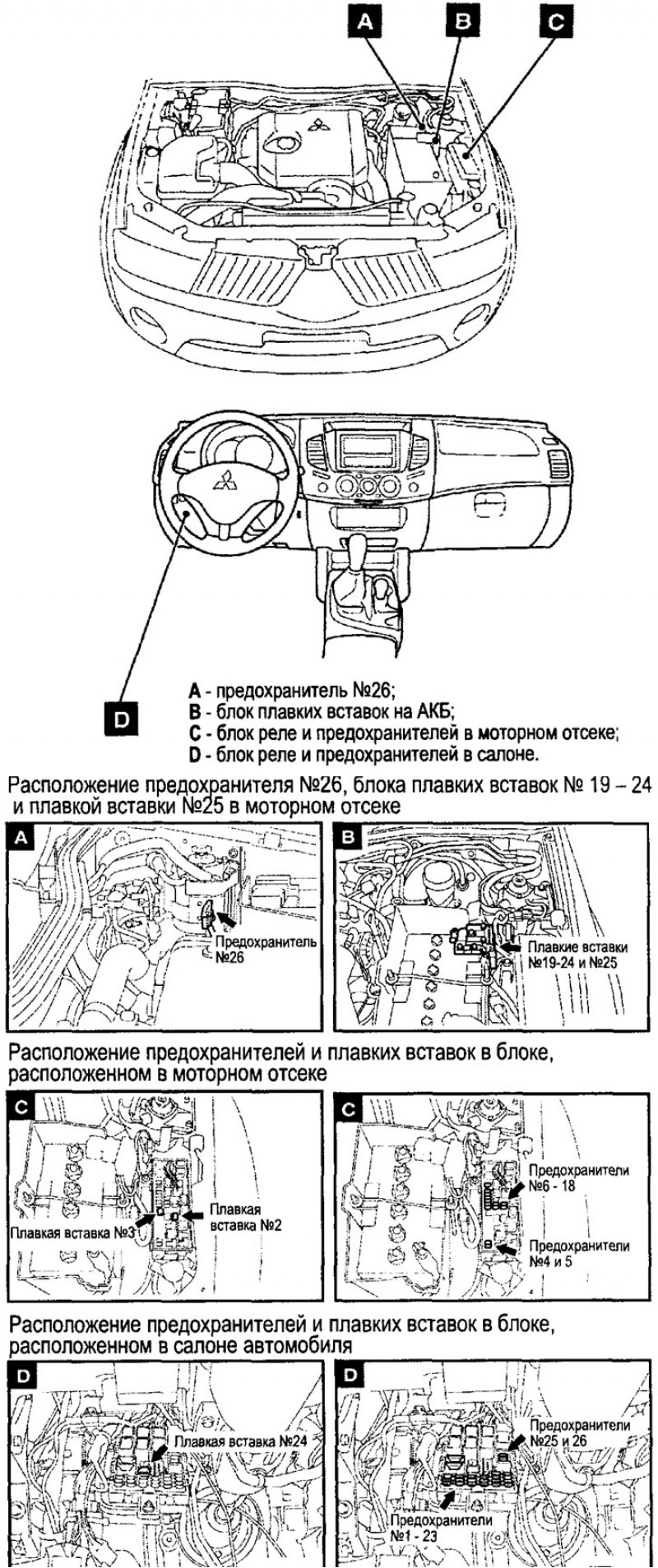

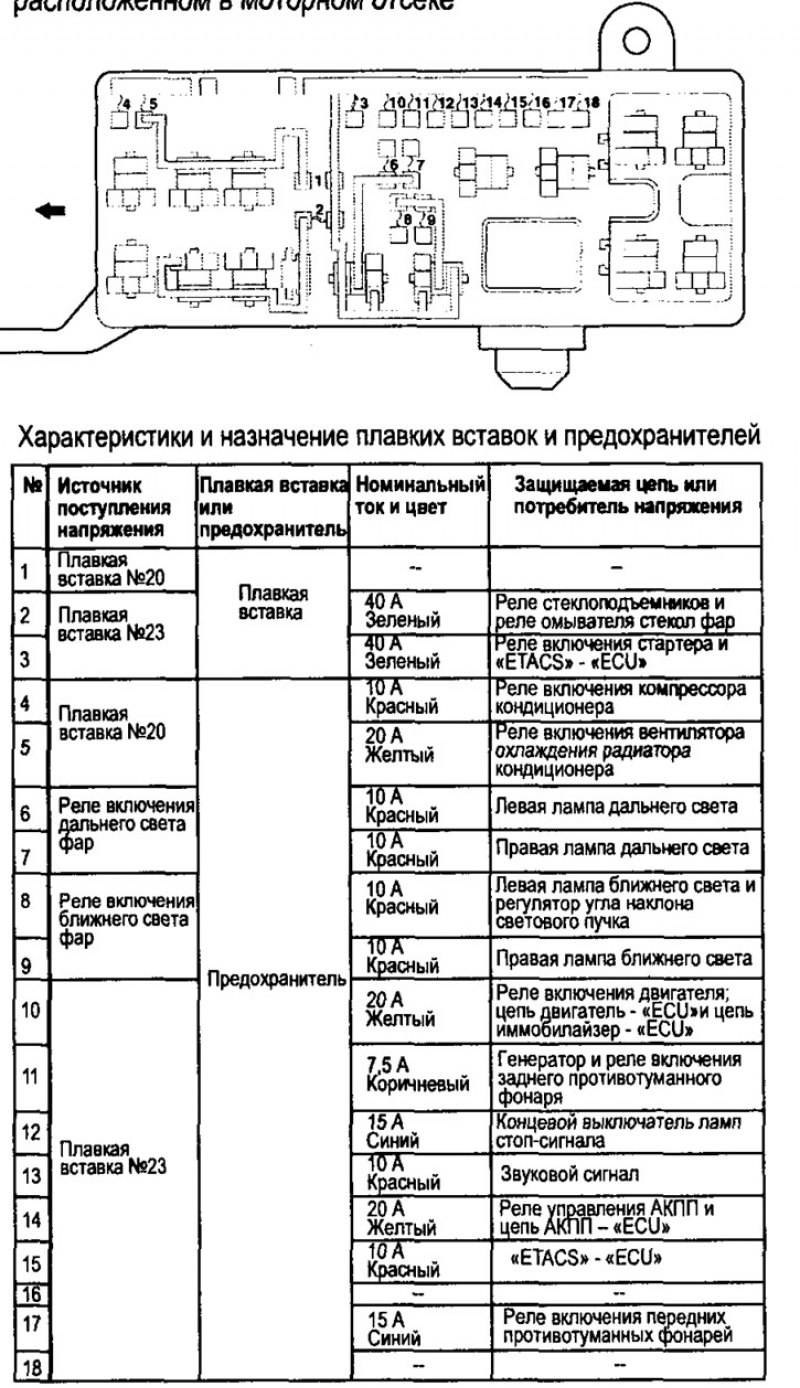

Расположение предохранителей и плавких вставок в блоке, расположенном в моторном отсеке

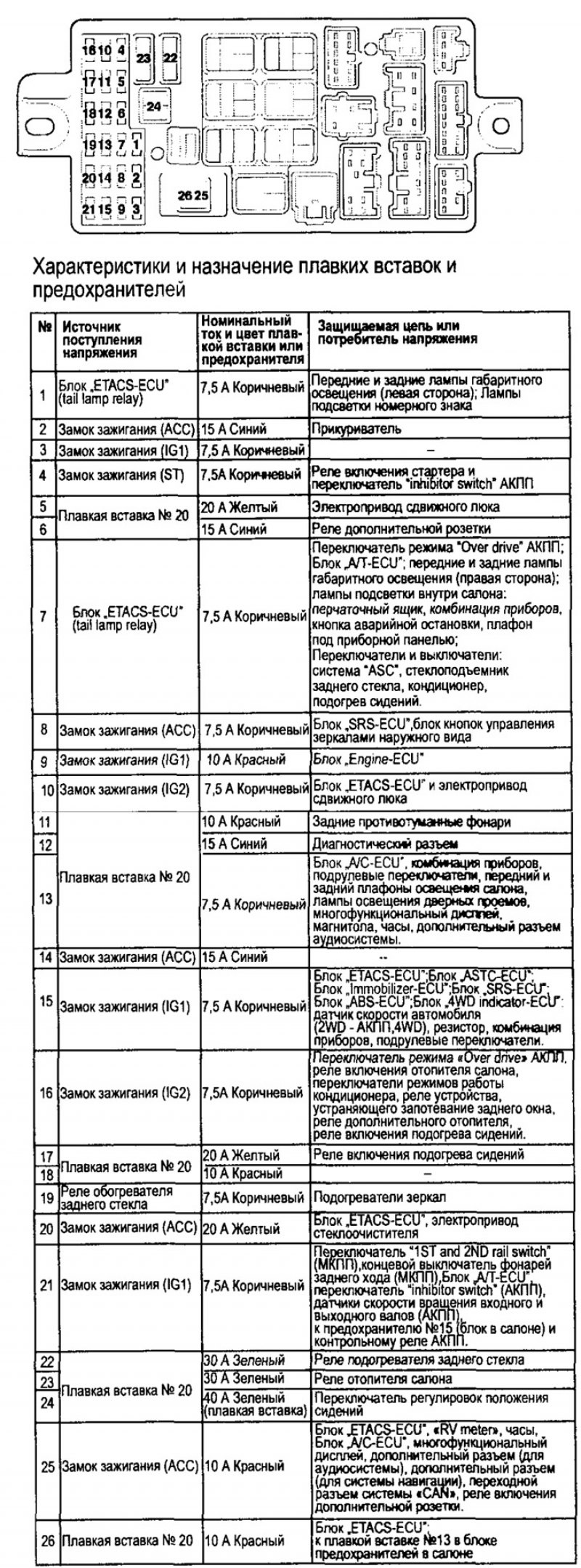

Расположение предохранителей и плавких вставок в блоке, расположенном в салоне автомобиля
(Текст взят с портала проекта autoinstruction)
Расположение и назначение разъемов блока
Разъемы для подключения жгутов проводки: 1 - Разъем жгута вдвижного люка; 2 - Не используется; 3 - Разъем жгута пола; 4 - Разъем жгута пола* или разъем жгута комбинации приборов *; 5 - Разъем жгута комбинации приборов; 6 - Разъем переднего жгута (моторного отсека); 7 - Разъем жгута «ETACS» - «ECU»
Разъемы для подключения реле: 8 - Реле подогрева сидений; 9 - Реле дополнительной розетки; 10 - Реле отопителя салона; 11 - Реле подогревателя заднего стекла; 12 - Реле задних противотуманных фонарей; 13 - Не используется; 14 - Разъемы для предохранителей №1 - 26
|Примечание: *: LHD; **: RHD

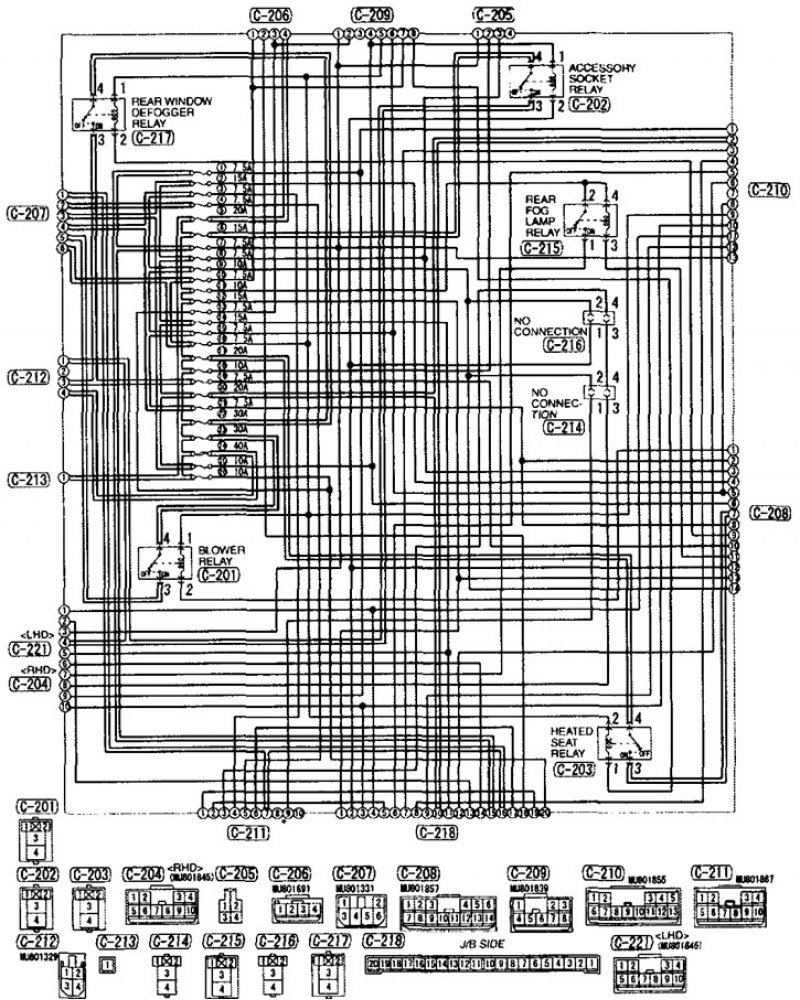

Принципиальная электрическая схема блока
