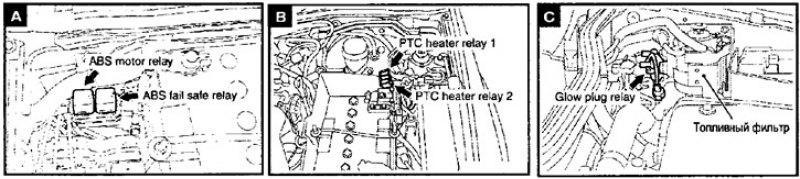

А - ABS motor relay (А-49Х) и ABS fail safe relay (A-50X) - реле электронно-гидравлического привода системы ABS:
В - PTC heater relay 1 (А-140Х) и PTC heater relay 2 (A-141X) - реле дополнительных нагревателей отопителя салона:
С - Glow plug relay - реле свечей накаливания;
D - J/B - блок реле и предохранителей в моторном отсеке;
E - блок реле и предохранителей в салоне.

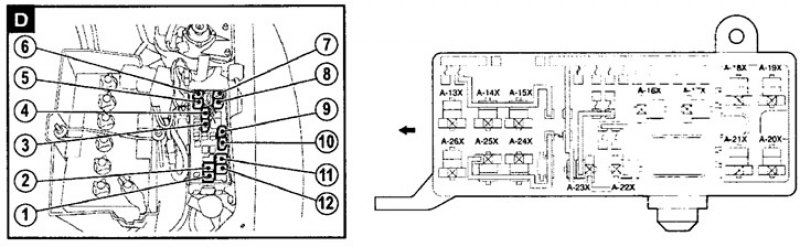

Расположение реле и обозначение разъемов для их подключения в блоке, расположенном в моторном отсеке
1 - Front fog lamp relay (A-13X) - Передние противотуманные фонари;
2 - А/С condenser fan relay (А-14Х) - Вентилятор радиатора (конденсора) кондиционера;
3 - Starter relay (А-16Х) - Стартер;
4 - Horn relay (А-17Х) - Звуковой сигнал;
5 - Fuel line heater relay (A-18X) - Подогреватель линии подачи топлива;
6 - A/T control relay (А-19Х) - Блок управления АКПП;
7 - Engine control relay (А-20Х) - Блок управления двигателем;
8 - А/С compressor relay (А-21Х) - Компрессор кондиционера;
9 - Headlamp relay (LO) (А-22Х) - Ближний свет фар;
10 - Headlamp relay (HI) (А-23Х) - Дальний свет фар
11 - Power window relay (А-24Х) - Электрические стеклоподъемники;
12 - Headlamp washer relay (A-25X) - Омыватель стекол фар.
Примечание: разъем А-15Х предназначен для установки реле дополнительных противотуманных фонарей; разъем А-26Х - не используется.

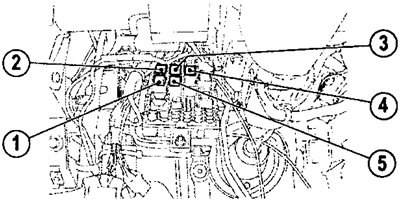

Расположение реле и обозначение разъемов для их подключения в блоке, расположенном в салоне автомобиля
1 - Blower relay (С-201) - Реле вентилятора отопителя салона;
2 - Heated seat relay (С-202) - Реле подогрева сидений;
3 - Accessory socket relay (С-202) - Реле дополнительной розетки;
4 - Rear fog lamp relay (С-215) - Реле задних противотуманных фонарей;
5 - Rear window defogger relay (С-217) - Реле подогревателя заднего стекла
