1. Отсоединить зажим аккумулятора со знаком чтобы во время работы не вызвать замыкания электроцепи.
2. Отвернуть шурупы, крепящие левую кнопку.

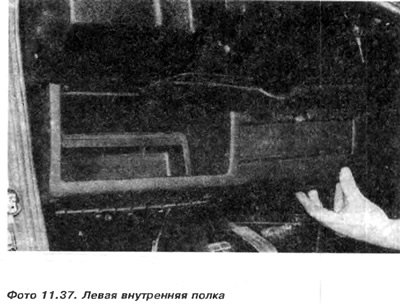

3. Снять полку (фото 11.37).

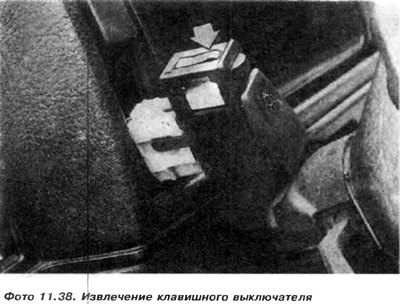

4. Вынуть клавишные выключатели (фото 11.38).
5. Вынуть окончания управления 6 (рис. 11.10), поворотный рычажок воздуходувки 10 и крышку 9.
Рис. 11.10. Тяги управления печкой: 1 - тросик клапана печки; 2 - тросик клапана, направляющего воздух на середину и по бокам; 3 - тросик клапана, направляющего воздух на окно и ноги; 4 - корпус; 5 - элементы управления; 6 - пластиковые окончания; 7 - разделительная доска; 8 - шурупы; 9 - крышка; 10 - поворотная ручка.

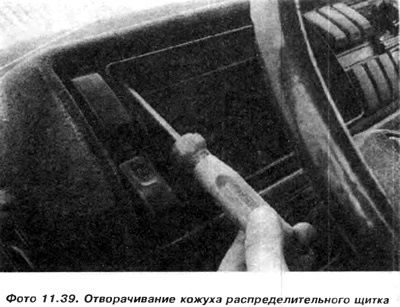

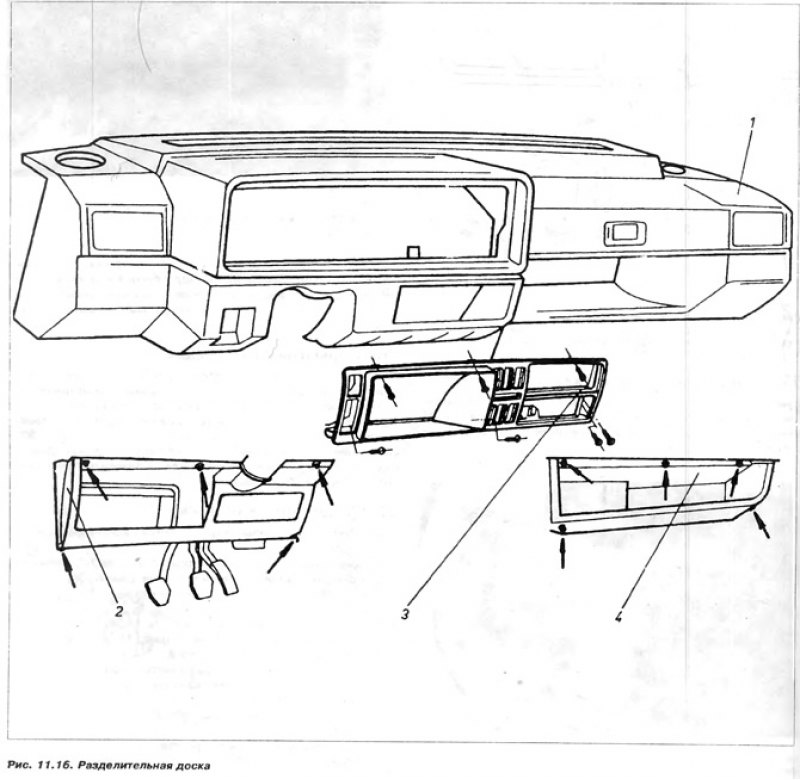

6. Снять кожух распределительного щитка 3 (рис. 11.16).
7. Вывернуть два шурупа, крепящих распределительный щит Отклонить щит вперед.
8. Сдавить предохранение тросика спидометра и отсоединить его от щитка.
9. Отсоединить кубики электропроводки.
10. Отвернуть и вынуть корпус разделительной доски.
Монтаж
11. Монтаж производится в последовательности, обратной снятию.
