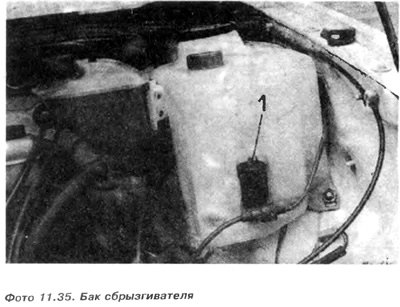

Насос сбрызгивателя 9 закреплен на бачке 11 и приводится в движение продвижением рычага дворника, находящегося с правой стороны по направлению к рулю (фото 11.35). Жидкость из бака 11 нагнетается трубопроводами 7-8 и тройником 2 к окончаниям сбрызгивателя 1 и 3 (фото 11.36). Окончание сбрызгивателя имеет подвижную форсунку. Двигая форсунку вниз или вверх, необходимо установить струю жидкости в середину поля дворника.
Рис. 11.15. Сбрызгиватель переднего стекла: 1 и 3 - окончания сбрызгивателя; 2 - тройник; 4 - пробка; 5 - плечо дворника; б - соединение; 7 и 8 - трубопровод; 9 - насос сбрызгивателя; 10 - соединение; 11 - бак сбрызгивателя.
