Для снятия крышки багажника необходимо выполнить следующие действия:
1. Снять обивку двери.
2. Отсоединить трубопроводы, подводящие жидкость к форсунке сбрызгивателя заднего стекла.
3. Снять предохранение и отсоединить газовые пружины.
4. Отвернуть болты, крепящие навесы задней крышки к кузову, и снять крышку.
Чтобы снять заднее стекло, необходимо выполнить следующие действия:
1. Отсоединить электрические соединения подогрева заднего стекла.
2. Вынуть из прокладки стекла накладку.
3. Нажимая на стекло изнутри (начиная с угла), вынуть его вместе с прокладкой.
4. Снять прокладку со стекла.
Монтаж
Во время монтажа не нужно использовать никакие уплотняющие пасты. Уплотняющую пасту используют только для ликвидации возможных подтеков воды, обнаруженных во время контроля или эксплуатации автомобиля.
[Смотрите полную версию на сайте: autoinstruction.ru]
Для снятия или регулировки положения замка задней крышки необходимо отвернуть два крепящих шурупа.

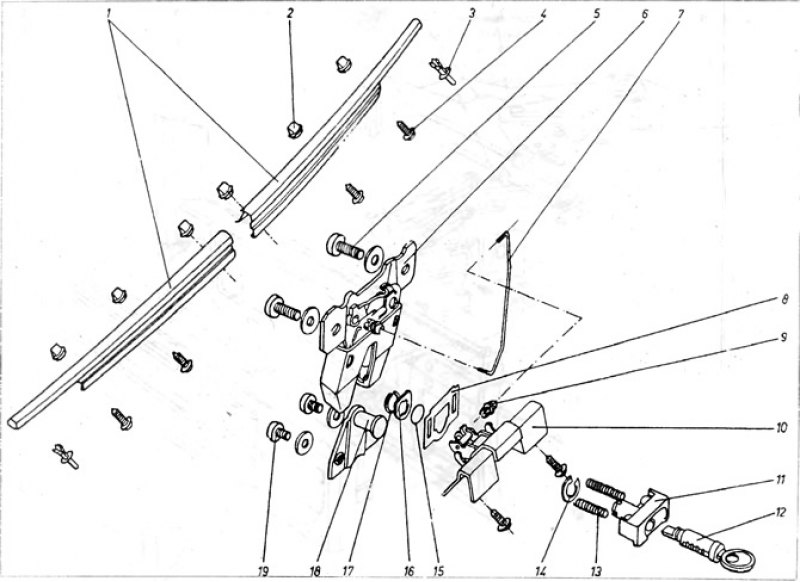

Рис. 11.9. Элементы замка задней крышки: 1 - рейка; 2 - защелки; 3 - колышки; 4 - шурупы; 5 - болт замка; 6 - замок; 7 - тяга; 8 - прокладка; 9 - зацеп; 10 - кронштейн; 11 - цилиндр замка; 13 - колышки; 14 - предохранение; 15 - шайба; 16 - кольцо; 17 - предохранение, 18 - зацеп замка; 19 - болт.
Рис. 11.9а. Замок задней крышки: 1 - задний соединитель; 2 - прокладка. 3 - o-ring (ринг); 4 - фиксирующая направляющая; 5 - пружинистое кольцо; 6 - предохранительное кольцо; 7 - тяга; 8 - замок; 9 - шкворень замка; 10 - корпус цилиндрика замка; 11 - пружина; 12 - цилиндрик с ключом.
