2. Отвинтите гайку 16 и извлеките болт 4 (см. иллюстрацию).

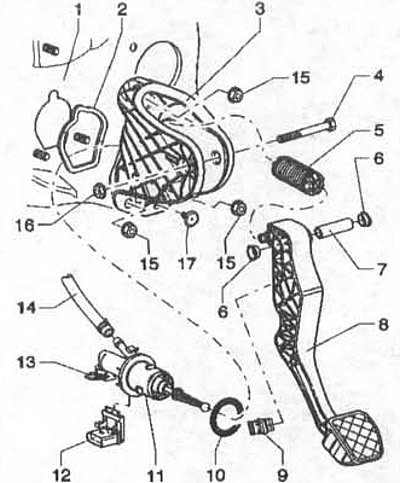

2.2. Крепление педали сцепления: 1 - опора крепления кронштейна; 2 - прокладка. Подлежит замене после каждого демонтажа; 3 - кронштейн оси педали сцепления; 4 - болт; 5 - пружина; 6 - втулка; 7 - ось педали; 8 - педаль сцепления; 9 - фиксатор; 10 - уплотнительное кольцо. Подлежит замене после каждого демонтажа; 11 - главный цилиндр; 12 - датчик положения педали сцепления; 13 - фиксатор; 14 - шланг; 15 - гайки. Момент затяжки 25 Нм. Гайки являются самоконтрящимися и подлежат замене после каждого демонтажа; 16 - гайка. Момент затяжки 25 Нм. Гайка является самоконтрящейся и подлежит замене после каждого демонтажа; 17 - упор педали
3. Переместите педаль немного вперед и снимите пружину 5 с кронштейна (см. иллюстрацию 2.2).
4. Снимите пассатижами фиксатор главного цилиндра.
5. Снимите педаль сцепления с кронштейна.
Установка педали выполняется в последовательности, обратной снятию.
