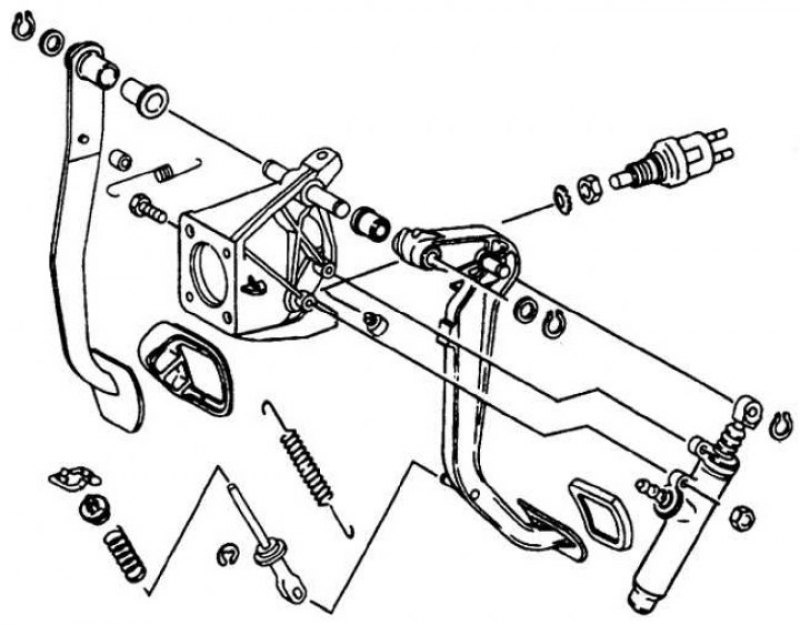

Элементы крепления педалей сцепления и тормоза к кронштейну
Снятие

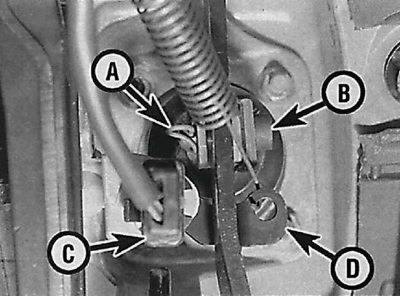

Элементы крепления педали тормоза
A – шплинт; B – штифт с головкой; C – электрический разъем выключателя стоп-сигнала; D – кронштейн возвратной пружины

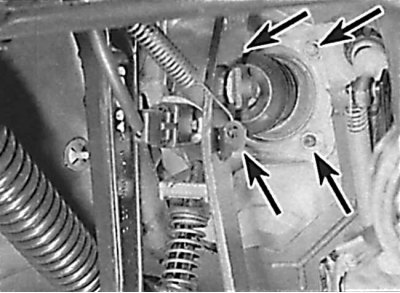

Расположение гаек крепления педалей к перегородке моторного отсека

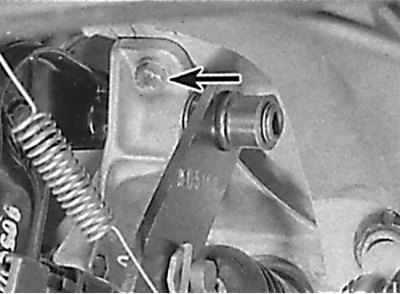

Расположение болта крепления кронштейна педалей к верхней части перегородки моторного отсека
1. Снимите провод массы с аккумулятора.
2. Снимите отделку нижней части панели приборов со стороны водителя.
3. Отогните ковровое покрытие под педалями и закройте пол тряпками для сбора жидкости, вытекшей из гидравлической системы сцепления.
4. Для уменьшения потерь жидкости, используя чистый шприц, откачайте максимальное количество жидкости из соответствующей камеры бачка тормозной системы таким образом, чтобы уровень жидкости опустился ниже подсоединения подающего шланга главного цилиндра сцепления.
5. Соблюдая осторожность, снимите возвратную пружину педали тормоза (см. рис. Элементы крепления педали тормоза).
6. Отсоедините электрический разъем от выключателя стоп-сигнала, затем снимите выключатель стоп-сигнала с кронштейна.
7. Извлеките шплинт из штифта, соединяющего педаль тормоза с толкателем вакуумного усилителя тормозов, затем извлеките штифт.
8. Отвинтите четыре гайки крепления кронштейна педалей к передней части перегородки моторного отсека и болт, крепящий кронштейн к передней части перегородки (см. рис. Расположение гаек крепления педалей к перегородке моторного отсека, Расположение болта крепления кронштейна педалей к верхней части перегородки моторного отсека).
Внимание! Гайки, крепящие кронштейн педалей, также крепят вакуумный усилитель тормозов.
9. Переместите кронштейн педалей от перегородки моторного отсека, снимите его со стоек, опустите вниз и отсоедините шланг от главного цилиндра сцепления.
Оригинал расположен на ресурсе [www.Autoinstruction.ru]
10. Извлеките кронштейн с педалями из салона автомобиля.
Установка
1. Установка производится в последовательности, обратной снятию с учетом следующих моментов.
2. Проверьте и, при необходимости, отрегулируйте положение выключателя стоп-сигналов.
3. Удалите воздух из гидравлической системы сцепления.
