Снятие
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

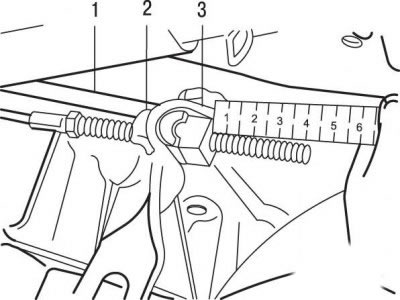

Рис. 7.2. Измерение резьбовой части наконечника троса сцепления: 1 – резьбовая часть наконечника троса сцепления; 2 – зажим; 3 – разъединяющий рычаг
Измерьте длину резьбовой части наконечника троса, выступающую из разъединяющего рычага, и запишите значение (см. рис. 7.2).

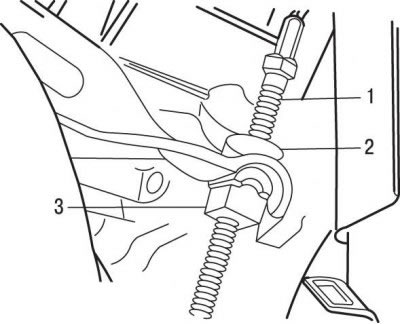

Рис. 7.3. Элементы крепления троса сцепления к разъединяющему рычагу: 1 – резьбовая часть наконечника троса сцепления; 2 – зажим; 3 – гайка
2. Снимите зажим 1 (см. рис. 7.3), отверните гайку 3 и отсоедините резьбовой наконечник троса сцепления от разъединяющего рычага.
3. Снимите педаль сцепления следующим образом:

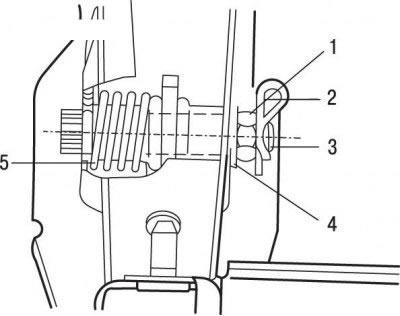

Рис. 7.4. Элементы крепления педали сцепления: 1 – гайка; 2 – пружинный фиксатор; 3 – ось; 4 – шайба; 5 – возвратная пружина
- отсоедините возвратную пружину 5 (см. рис. 7.4) от кронштейна;
- снимите пружинный фиксатор 2;
- отверните гайку 1;
- снимите шайбу 4;
- снимите ось 3;
- снимите педаль.

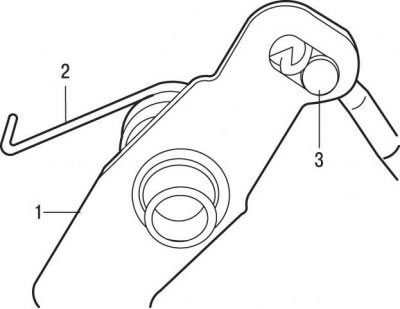

Рис. 7.5. Расположение возвратной пружины (2) и троса (3) на педали сцепления (1)
[Информация доступна на портале: autoinstruction]
4. Снимите возвратную пружину 2 (см. рис. 7.5) и трос сцепления 3 с педали сцепления 1.
Установка

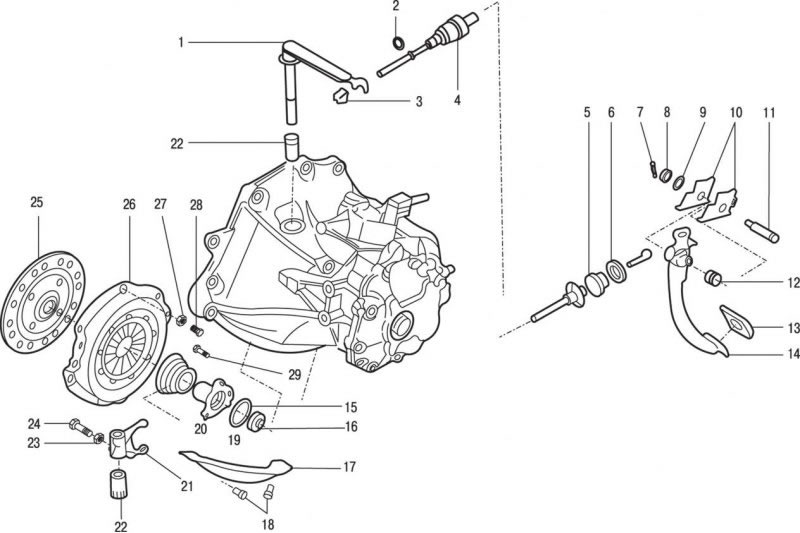

Рис. 7.1. Элементы сцепления: 1 – разъединяющий рычаг; 2 – зажим; 3 – гайка; 4 – трос сцепления; 5 – прокладочное кольцо; 6 – шайба; 7 – пружинный фиксатор; 8 – гайка; 9 – шайба; 10 – кронштейн; 11 – ось; 12 – возвратная пружина; 13 – накладка педали; 14 – педаль сцепления; 15 – уплотнительное кольцо; 16 – сальник первичного вала коробки передач; 17 – крышка сцепления; 18 – болт; 19 – направляющая опорная втулка; 20 – подшипник выключения сцепления; 21 – вилка выключения сцепления; 22 – втулка; 23 – шайба; 24 – болт; 25 – ведомый диск сцепления; 26 – нажимной диск сцепления; 27 – шайба; 28 – болт; 29 – болт
1. Установите трос сцепления 4 (см. рис. 7.1) и возвратную пружину 12 на педаль сцепления 14.
2. Установите педаль сцепления 14 на кронштейне 10.
3. Смажьте ось педали сцепления консистентной смазкой и установите ее следующим образом:
- установите ось через кронштейн 10 и педаль 14;
- установите шайбу 9;
- наверните гайку 8;
- установите пружинный фиксатор 7;
- установите возвратную пружину 12 на кронштейн 10.
5. Установите трос сцепления на разъединяющий рычаг.
6. Наверните гайку на резьбовую часть наконечника троса сцепления на то же расстояние, на котором она находилась перед снятием.
7. Отрегулируйте трос сцепления.
8. Установите зажим 2.
9. Подсоедините провод к отрицательной клемме аккумуляторной батареи.
