Предупреждение! Тормозная жидкость, используемая в гидравлической системе сцепления ядовита, поэтому при попадании ее на кожу необходимо немедленно промыть это место обильным количеством воды. Если жидкость попала в глаза или внутрь организма, необходимо немедленно обратиться к врачу. Некоторые жидкости имеют свойство легко воспламеняться и могут загореться даже от контакта с горячими узлами автомобиля. Кроме того, жидкость, используемая в гидравлической системе сцепления, растворяет краску и пластмассу, поэтому при попадании жидкости на лакокрасочное покрытие автомобиля промойте его обильным количеством воды. Также эта жидкость гигроскопична, т. е. поглощает влагу из воздуха и, поэтому жидкость, хранящуюся длительное время в открытой посуде, не рекомендуется использовать.

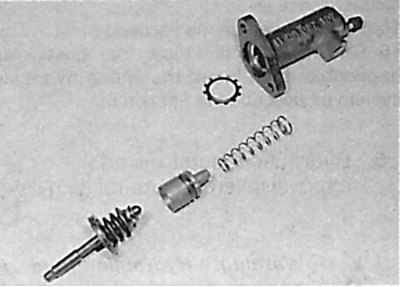

Детали рабочего цилиндра сцепления
Снятие
Снятие рабочего цилиндра с картера сцепления
1. Поднимите переднюю часть автомобиля и зафиксируйте на подставках.
2. С правой стороны автомобиля установите соответствующий контейнер под рабочий цилиндр сцепления. Отвинтите гидравлическую муфту трубопровода на рабочем цилиндре сцепления и отсоедините шланг. После слива жидкости из гидравлической системы сцепления закройте пробками конец шланга и отверстие в рабочем цилиндре сцепления.
3. Отвинтите два болта крепления и снимите рабочий цилиндр с картера сцепления (см. рис. Снятие рабочего цилиндра с картера сцепления). Снимите прокладку.
Ремонт
Извлечение поршня из рабочего цилиндра сцепления
Извлечение пружины из рабочего цилиндра сцепления
1. Очистите наружную поверхность рабочего цилиндра сцепления. Снимите стопорное кольцо и извлеките толкатель из рабочего цилиндра сцепления.
2. Легкими ударами молотка постучите по корпусу рабочего цилиндра сцепления и извлеките из него поршень и пружину (см. рис. Извлечение поршня из рабочего цилиндра сцепления, Извлечение пружины из рабочего цилиндра сцепления).
3. Тщательно очистите детали рабочего цилиндра сцепления, проверьте их состояние и, при необходимости, замените их. Уплотнительное кольцо поршня необходимо заменять независимо от его состояния.
4. Снимите старое уплотнительное кольцо с поршня. Опустите новое уплотнительное кольцо в тормозную жидкость и установите его на поршень в соответствии со стрелками. Проверьте, что рабочая кромка уплотнительного кольца находится перед пружиной на конце поршня.
5. Смажьте канал рабочего цилиндра сцепления чистой тормозной жидкостью и установите пружину так, чтобы витки пружины большего диаметра располагались с задней части рабочего цилиндра сцепления.
6. Соблюдая осторожность, установите поршень в канал рабочего цилиндра сцепления так, чтобы выступ поршня вошел в пружину.
7. Установите толкатель с пылезащитным колпачком в канал рабочего цилиндра сцепления и закрепите стопорным кольцом.
Установка
1. Установите прокладку рабочего цилиндра сцепления таким образом, чтобы сторона с выемкой была направлена к картеру сцепления.
2. Установите рабочий цилиндр сцепления с толкателем в картер сцепления таким образом, чтобы толкатель установился в сферическую выемку в рычаге выключения сцепления.
3. Закрепите рабочий цилиндр сцепления болтами.
4. Подсоедините шланг к рабочему цилиндру сцепления, залейте жидкость в гидравлическую систему сцепления и удалите из нее воздух.
