Снятие

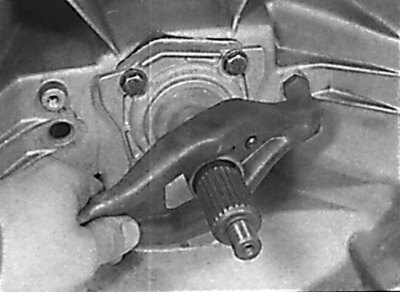

Снятие рычага выключения сцепления
1. Снимите выжимной подшипник.
2. Переместите толкатель исполнительного цилиндра сцепления вперед, затем освободите шарнирный палец из рычага выключения сцепления и снимите рычаг с направляющей втулки (см. рис. Снятие рычага выключения сцепления).
Проверка
1. Очистите рычаг выключения сцепления, шпильку с шаровым наконечником и направляющую втулку и проверьте их состояние.
2. Проверьте состояние фиксирующей пружины на рычаге выключения сцепления.
Установка
Нанесение слоя смазки на шарнирный палец и направляющую втулку
[Оригинал расположен на ресурсе Autoinstruction]
Перед установкой рычага выключения сцепления нанесите тонкий слой смазки на основе дисульфида молибдена на шарнирный палец и направляющую втулку.
Установка рычага выключения сцепления
При установке рычага выключения сцепления проверьте, чтобы фиксирующая пружина четко удерживала шарнирный палец.
1. Очистите и нанесите тонкий слой смазки на основе дисульфида молибдена на поверхность рычага, сопрягаемую с выжимным подшипником, а также на шарнирный палец и направляющую втулку (см. рис. Нанесение слоя смазки на шарнирный палец и направляющую втулку).
2. Установите рычаг выключения сцепления на направляющую втулку, затем переместите конец рычага по шарнирному пальцу таким образом, чтобы фиксирующая пружина установилась на место и удерживала шарнирный палец (см. рис. Установка рычага выключения сцепления).
3. Установите выжимной подшипник.
