Снятие

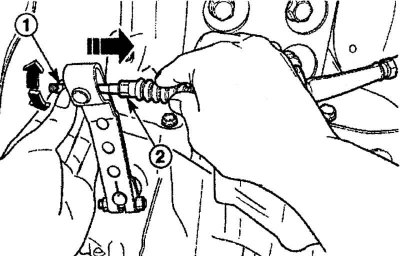

Рис. 4.14. Расположение регулировочной гайки (1) и направление снятия троса сцепления (2)
Отверните регулировочную гайку 1 (рис. 4.14) и отсоедините трос сцепления 2.

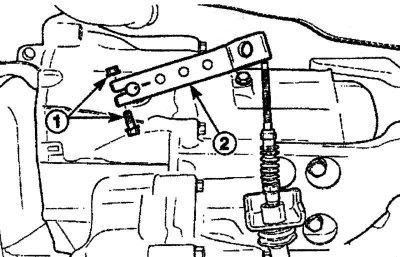

Рис. 4.15. Расположение болта и гайки (1) крепления рычага выключения сцепления (2)
Выверните болт и гайку 1 (рис. 4.15) и снимите рычаг выключения сцепления 2.
Установка
Установку рычага выключения сцепления проводите в последовательности, обратной снятию.

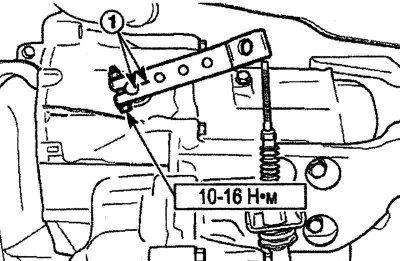

Рис. 4.16. При установке рычага выключения сцепления необходимо выровнять его с перфорированной отметкой на валу (1)
Установите рычаг выключения сцепления, выравнивая его с перфорированной отметкой на валу 1 (рис. 4.16).
[Статья опубликована первоначально здесь www.autoinstruction.ru]
Затяните болт и гайку моментом 10—16 Н·м.
Отрегулируйте длину троса сцепления.
