Снятие
Снимите коробку передач с автомобиля.
Снимите рычаг выключения сцепления.

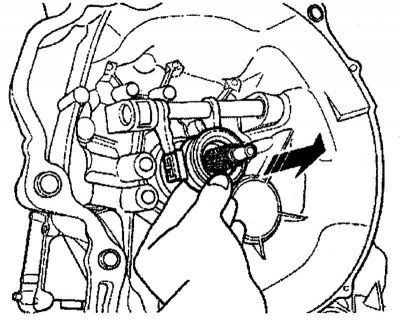

Рис. 4.8. Направление снятия подшипника выключения сцепления
Снимите подшипник выключения сцепления (рис. 4.8).
[Информация скопирована с сайта: AutoInstruction.ru]

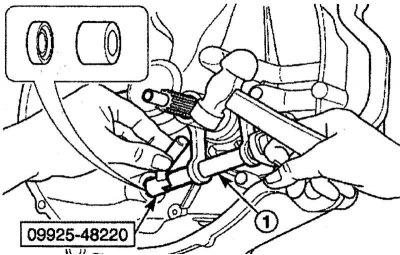

Рис. 4.9. Использование съемника 09925— 48220 и молотка для снятия нижней втулки и сальника вала выключения сцепления (1)
Используя съемник втулки 09925—48220 и молоток, снимите нижнюю втулку и сальник вала выключения сцепления (рис. 4.9).
Снимите вал 1 выключения сцепления.

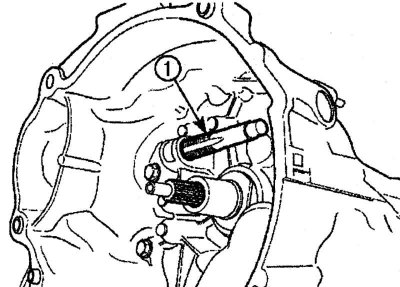

Рис. 4.10. Вворачивание метчика (1) М14Х1,5 в верхнюю втулку вала выключения сцепления
Вверните метчик М14Х1,5 1 (рис. 4.10) в верхнюю втулку вала выключения сцепления.

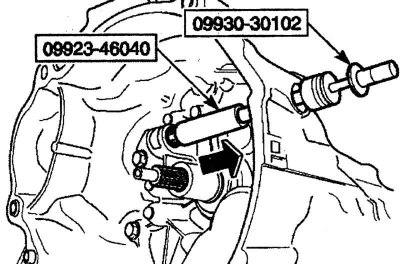

Рис. 4.11. Снятие верхней втулки вала выключения сцепления трубкой 09923—46040 и скользящим валом 09930—30102
Наверните на метчик трубку 09923—46040 (рис. 4.11). Закрепите скользящий вал 09930—30102 к трубке 09923—46040 и извлеките верхнюю втулку вала выключения сцепления.
Проверка
Проверьте состояние выжимного подшипника. Он должен вращаться легко, равномерно и бесшумно; в нем должен отсутствовать люфт. Рабочая поверхность подшипника, воздействующая на нажимную пружину, должна быть гладкой, без трещин, местной коррозии или выработки.
Неисправный подшипник выключения сцепления можно определить, не снимая его с автомобиля. Для этого необходимо при работе двигателя нажать педаль сцепления. Если при нажатии педали сцепления появляется шум, подшипник выключения сцепления неисправен, его следует заменить.
Рис. 4.12. Место проверки износа вилки (2) вала (1) выключения сцепления
Проверьте износ вилки 2 (рис. 4.12) вала 1 выключения сцепления.
Установка
Установку подшипника выключения сцепления, вала и направляющих втулок вала проводите в последовательности, обратной снятию.
Установите верхнюю втулку выключения сцепления, используя трубку втулки 09923—46040, инструмент для установки втулки и молоток.
Установите нижнюю втулку выключения сцепления и сальник, используя инструмент для снятия/ установки втулки 09925—48220 и молоток.

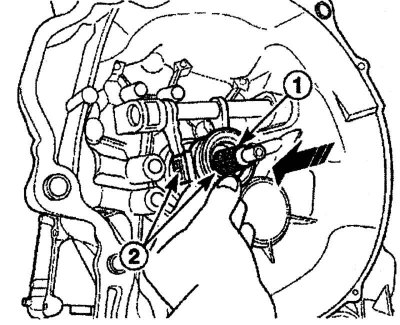

Рис. 4.13. Места нанесения универсальной смазки на шлицы первичного вала коробки передач (1) и на отверстие и соприкасающуюся с валом поверхность подшипника выключения сцепления (2)
Нанесите универсальную смазку на шлицы первичного вала коробки передач 1 (рис. 4.13).
Нанесите универсальную смазку на отверстие и соприкасающуюся с валом поверхность подшипника выключения сцепления 2.
Установите подшипник выключения сцепления.
