Катушка зажигания располагается непосредственно на каждой свече зажигания. Зажигание прямое, без распределителя (см. иллюстрации 2.0 и 2,0а).

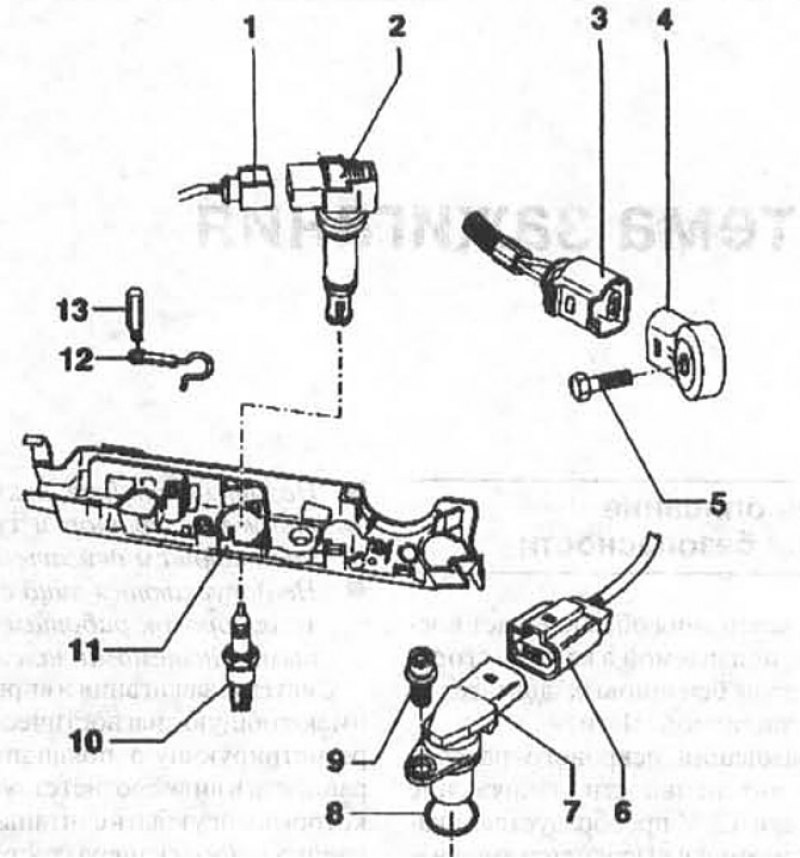

2.0. Компоненты системы зажигания двигателей объемом 1,6 л FSI: 1 - штекер катушки зажигания; 2 - катушка зажигания с выходным каскадом; 3 - штекер датчика детонации; 4 - датчик детонации; 5 - болт крепления датчика детонации. Момент затяжки 20 Нм; 6 - штекер датчика Холла; 7 - датчик Холла; 8 - уплотнительное кольцо; 9 - болт крепления датчика Холла. Момент затяжки 10 Нм; 10 - свеча зажигания. Момент затяжки 30 Нм; 11 - направляющая для провода; 12 - провод «массы» (-); 13 - клемма провода «массы» (-). Момент затяжки 10 Нм

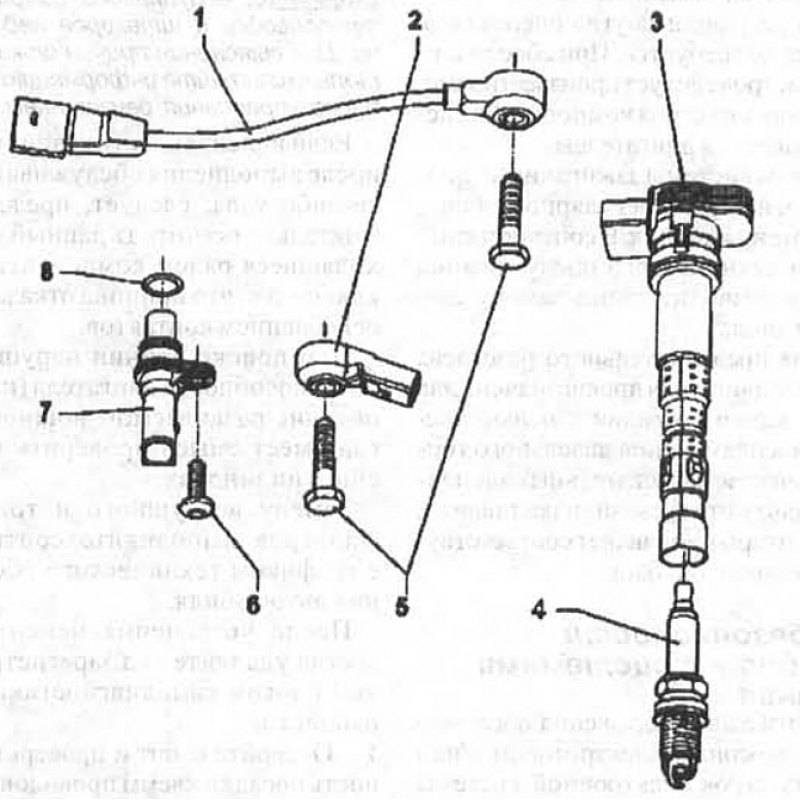

2.0а. Компоненты системы зажигания двигателей объемом 2,0 л FSI: 1 - датчик детонации 1; 2 - датчик детонации 2; 3 - катушка зажигания с выходным каскадом; 4 - свеча зажигания. Момент затяжки 25 Нм; 5 - болт крепления датчика детонации. Момент затяжки 20 Нм; 6 - болт крепления датчика Холла. Момент затяжки 10 Нм; 7 - датчик Холла; 8 - уплотнительное кольцо
