Снятие
1. Выключите зажигание и внешнее освещение.
2. Откройте капот.
3. Отсоедините аккумулятор.
4. Высвободите штекер на тыльной стороне фары и отсоедините его (см. иллюстрацию22.4).
Автомобили Golf
Снимите решетку радиатора, см. соответствующую главу.

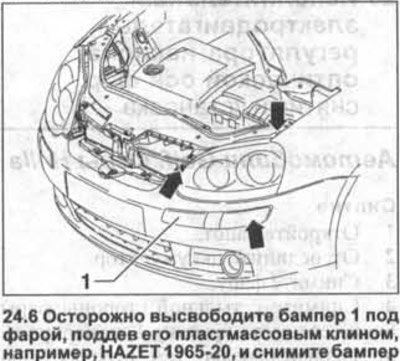

6. Осторожно высвободите бампер 1 под фарой, поддев его пластмассовым клином, например, HAZET 1965-20, и снимите бампер (см. иллюстрацию).
7. Вывинтите три болта (см. стрелки на иллюстрации 23.6), которыми закреплена фара, и снимите её, подав вперед.
Автомобили Touran
8. Снимите бампер, см. соответствующую главу.

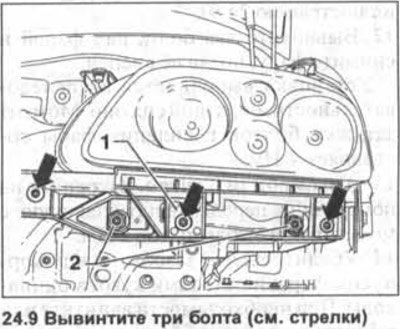

9. Вывинтите три болта (см. стрелки на иллюстрации).
10. Снимите направляющую 1 с верхней поперечины передка (см. иллюстрацию 24.9).
Оригинал выложен на портале [autoinstruction.ru]
11. Вывинтите два болта 2 под фарой (см. иллюстрацию 24.9).
12. Вывинтите два болта над фарой и снимите фару, подав её вперед.
Установка выполняется в последовательности, обратной снятию. Момент затяжки болтов крепления фары составляет 4 Нм.
13. Автомобили Touran. Закрепите на поперечине передка направляющую с моментом затяжки болтов 2 Нм.

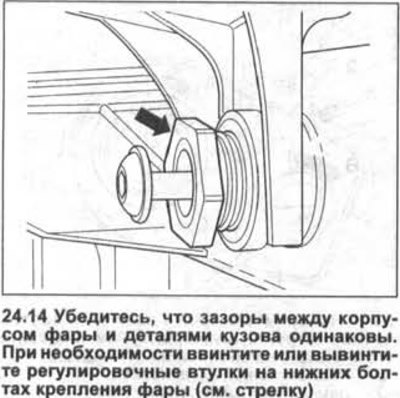

14. Убедитесь, что зазоры между корпусом фары и деталями кузова одинаковы. При необходимости ввинтите или вывинтите регулировочные втулки на нижних болтах крепления фары (см. стрелку на иллюстрации).
15. Проверьте при первой же возможности угол наклона фар в мастерской и при необходимости откорректируйте его.
Внимание! После демонтажа и установки ксеноновых фар необходима их регулировка в мастерской.
Регулировка оптической оси света фар
Автомобили Golf

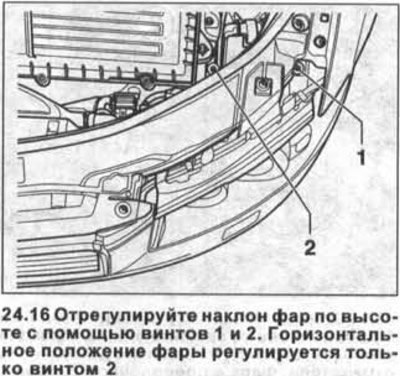

16. Отрегулируйте наклон фар по высоте с помощью винтов 1 и 2. Горизонтальное положение фары регулируется только винтом 2 (см. иллюстрацию).
Внимание! Точная регулировка оптической оси света фар возможна только в условиях мастерской с помощью специального оборудования.
Автомобили Touran
17. Фара ближнего света. Отрегулируйте наклон фар по высоте с помощью винта 1.
Горизонтальное положение фары регулируется только винтом 2 (см. иллюстрацию).
18. Фара дальнего света. Отрегулируйте наклон фар по высоте с помощью винта 4.
Горизонтальное положение фары регулируется только винтом 3 (см. иллюстрацию 24.17).
