Предупреждение! Ксеноновые лампочки находятся под давлением. При их замене рекомендуется надевать защитные очки и перчатки.
1. Выключите зажигание и отключите соответствующий потребитель/фару.
2. Откройте капот.
3. Отсоедините аккумулятор.
4. Снимите с тыльной стороны фары ближнего света крышку 1, повернув её по часовой стрелке (см. стрелку А на иллюстрации).
5. Снимите крышку 2 с фары дальнего света и стояночного огня (см. стрелку В на иллюстрации 22.4).
При установке крышек 1 и 2 следите за тем, чтобы они были правильно посажены, потому что в противном случае в корпус фары будет попадать вода.
6. Проверьте работоспособность новой лампочки. При необходимости обратитесь в мастерскую для регулировки угла наклона фар.
Фары ближнего света с галогенными лампочками
Снятие
7. Снимите защитную крышку с тыльной стороны фары.

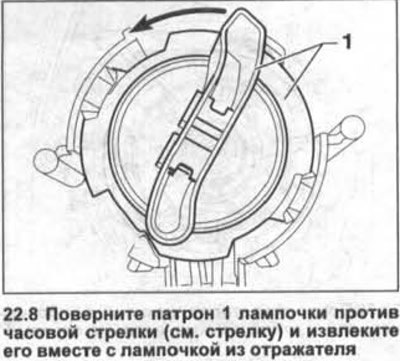

8. Поверните патрон 1 лампочки против часовой стрелки (см. стрелку на иллюстрации) и извлеките его вместе с лампочкой из отражателя.

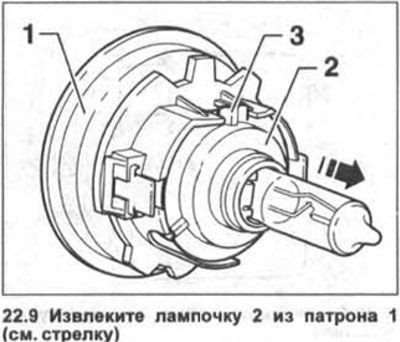

9. Извлеките лампочку 2 из патрона 1 (см. стрелку на иллюстрации).
Установка
10. Закрепите новую лампочку 2 в патроне 1 так, чтобы выступ 3 на цоколе лампочки зашел в выемку на патроне (см. иллюстрацию 21.9).
11. Установите патрон и лампочку в отражатель так, чтобы надпись «ТОР» на патроне находилась вверху, а затем поверните патрон по часовой стрелке, чтобы он зафиксировался.
12. Установите на место защитную крышку фары и поверните её по часовой стрелке.
Фары дальнего света с галогенными и ксеноновыми лампочками
Снятие
13. Снимите защитную крышку с тыльной стороны фары дальнего света и стояночных огней.

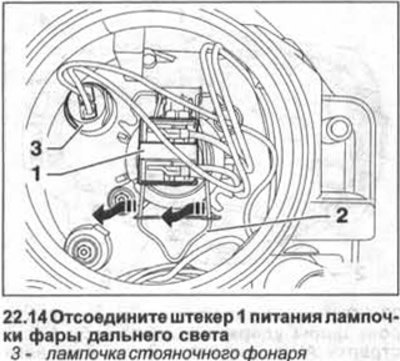

14. Отсоедините штекер 1 питания лампочки фары дальнего света (см. иллюстрацию).
15. Отожмите проволочную скобу 2, подав её вперед и одновременно по направлению стрелок на иллюстрации 22.14.
16. Извлеките из отражателя лампочку.
Установка
17. Закрепите новую лампочку в патроне так, чтобы выступы на цоколе лампочки зашли в соответствующие выемки на патроне.
18. Закрепите лампочку проволочной скобой.
19. Подсоедините штекер питания лампочки фары дальнего света.
20. Установите на тыльную сторону фары защитную крышку.
Стояночные огни (галогенные лампочки)
Снятие
21. Снимите защитную крышку с тыльной стороны фары дальнего света и стояночных огней.
22. Извлеките патрон 3 с лампочкой из отражателя (см. иллюстрацию 22.14).

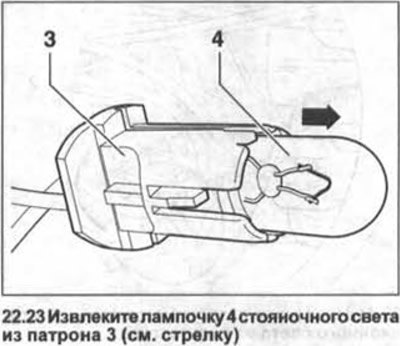

23. Извлеките лампочку 4 стояночного света из патрона 3 (см. стрелку на иллюстрации).
Установка
Установка лампочки и снятых деталей выполняется в последовательности, обратной снятию.
Галогенная лампочка переднего указателя поворота
Снятие
Внимание! Указатель поворота располагается под фарой дальнего света.

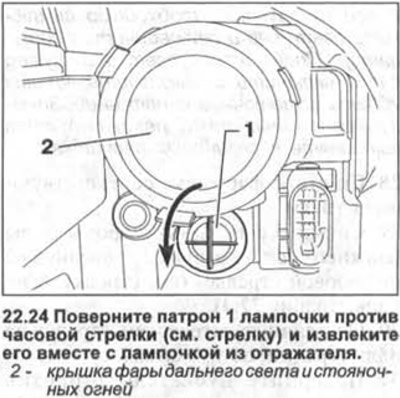

24. Поверните патрон 1 лампочки против часовой стрелки (см. стрелку на иллюстрации) и извлеките его вместе с лампочкой из отражателя.
25. Вдавите лампочку в патрон и одновременно поверните её против часовой стрелки, а затем извлеките лампочку из патрона.
Установка
26. Установите новую лампочку в патрон и закрепите патрон в отражателе.
27. Поверните патрон в отражателе по часовой стрелке, чтобы он зафиксировался. При этом проследите за правильной посадкой уплотнительного кольца.
Фары ближнего света с ксеноновыми лампочками
Снятие
Предупреждение! К ксеноновым лампочкам подаётся высокое напряжение. Поэтому перед их заменой необходимо выключить свет фар и отсоединить аккумулятор. После этого свет фар нужно снова включить и выключить, чтобы убрать остаточное напряжение. Замену ксеноновых ламп рекомендуется выполнять в резиновых перчатках.
28. Снимите фару, см. соответствующую главу.
29. Снимите с тыльной стороны фары ближнего света крышку 1, повернув её по часовой стрелке (см. стрелку А на иллюстрации 22.4).

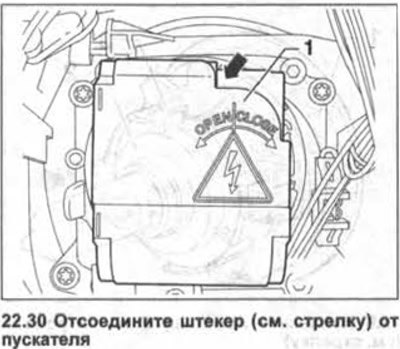

30. Отсоедините штекер (см. стрелку на иллюстрации) от пускателя.
31. Поверните пускатель 1 против часовой стрелки (см. OPEN на иллюстрации 22.30) и отсоедините его от лампочки.
Внимание! Включение фар при отсоединенном пускателе не допускается.

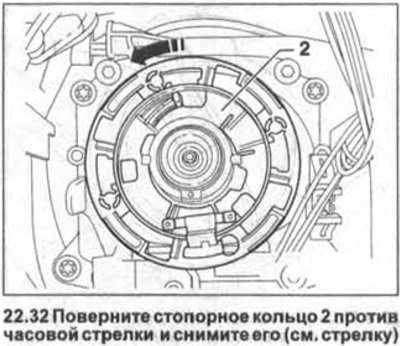

32. Поверните стопорное кольцо 2 против часовой стрелки и снимите его (см. стрелку на иллюстрации).

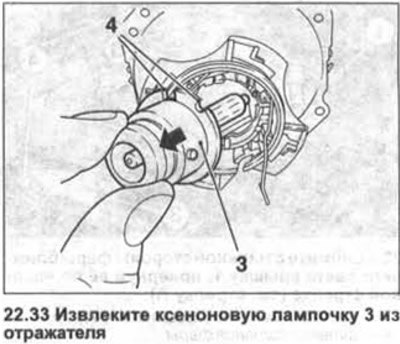

33. Извлеките ксеноновую лампочку 3 из отражателя (см. иллюстрацию).
Установка
34. Вставьте новую ксеноновую лампочку в отражатель так, чтобы выступы на отражателе зашли в выемки 4 на патроне лампочки (см. иллюстрацию 22.33).
35. Навинтите стопорное кольцо, вращая его по часовой стрелке.
36. Установите на лампочку пускатель и поверните его по часовой стрелке (см. CLOSE на иллюстрации 22.30), чтобы пускатель зафиксировался.
37. Подсоедините к пускателю штекер питания.
38. Установите на тыльную сторону фары защитную крышку и поверните её по часовой стрелке.
39. Установите фару на монтажное место, см. соответствующую главу.
Ксеноновые лампочки стояночных огней
Снятие
Внимание! Стояночные огни и указатели поворота располагаются под фарой дальнего света и закрыты одной крышкой.
40. Снимите защитную крышку стояночных огней и указателя поворота.
Оригинал можно просмотреть на сайте [www.autoinstruction.ru]

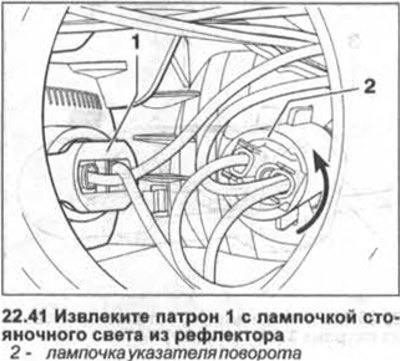

41. Извлеките патрон 1 с лампочкой стояночного света из рефлектора (см. иллюстрацию).
