Внимание! В настоящей главе приводится порядок снятия и установки замка капота, а также скобы замка у автомобилей Golf. Снятие и установка замка капота выполняются идентично.
Снятие
1. Откройте капот.
2. Снимите решетку радиатора.
3. Отсоедините трос привода замка капота.
4. Отсоедините штекер 5 контактного выключателя замка капота (см. иллюстрацию).
Внимание! Штекер находится рядом с правой фарой.
5. Обозначьте маркером монтажное положение замка капота 1 (см. иллюстрацию 50.4).
6. Вывинтите три болта 4 и снимите замок капота 1 с поперечины передка 3, подав его вверх (см. иллюстрацию 50.4).
7. Сожмите поводки (см. стрелки на иллюстрации 50.4) и отсоедините от замка трос 2 привода.
Установка
8. Подсоедините трос привода к замку капота.
9. Установите замок на место и рукой ввинтите болты его крепления, выровняв замок в соответствии с метками, нанесенными перед снятием.
10. Подсоедините штекер контактного выключателя капота.
11. Отрегулируйте положение замка на поперечине, сместив его на болтах. Капот должен закрываться и открываться без каких-либо проблем.
12. Убедитесь, что зазоры между капотом и рядом расположенными деталями соответствуют номинальным. При необходимости пригоните капот.
13. Затяните болты крепления замка капота с приложением усилия 12 Нм.
14. Закрепите трос привода замка капота.
15. Установите на место решетку радиатора.
Скоба замка капота
Снятие
16. Откройте капот.
17. Обозначьте маркером монтажное положение скобы на капоте.

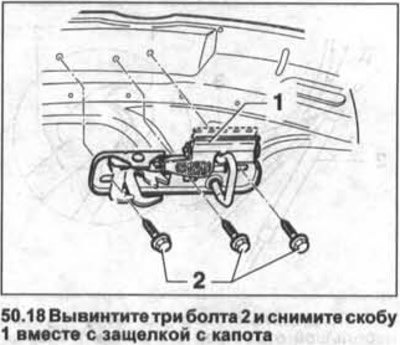

18. Вывинтите три болта 2 и снимите скобу 1 вместе с защелкой с капота (см. иллюстрацию).
Установка
19. Закрепите скобу на капоте, ввинтив болты крепления рукой. После этого совместите скобу с метками, нанесенными перед снятием.
20. Отрегулируйте положение скобы, сместив её на болтах крепления. Капот должен закрываться и открываться без каких-либо проблем.
21. Убедитесь, что зазоры между капотом и рядом расположенными деталями соответствуют номинальным. При необходимости пригоните капот.
22. Затяните болты крепления замка капота с приложением усилия 10 Нм.
Облицовка капота
Снятие
23. Откройте капот.
24. Подденьте зажимы крепления облицовки клином, например, HAZET 799-3, и извлеките их монтажные выступы из продольных отверстий капота.
25. Снимите облицовку капота.
Установка
Установка облицовки выполняется в последовательности, обратной снятию.
[Информация размещена на интернет-сайте: www.autoinstruction.ru]
26. Автомобили Touran. Убедитесь, что установленные зажимы обращены широкой стороной вниз.
