Автомобили Golf
1. Вывинтите болты крепления скобы замка 11 к капоту 5 (см. иллюстрацию).
2. Отсоедините верхнюю опору газонаполненного упора 4 от капота (см. иллюстрацию 49.1).
3. Закройте капот и проверьте зазоры между капотом и рядом расположенными деталями кузова. Зазоры между капотом и правым и левым крыльями должны иметь одинаковую ширину и проходить параллельно.
Ширина зазоров. Автомобили Golf:
- Зазор между капотом и крылом — 3,5 ± 0,5 мм
- Зазор между капотом и фарой — 4,5 ± 0,5 мм
Статья перепечатана отсюда (Autoinstruction.ru)
При необходимости откройте капот, ослабьте затяжку гаек 1 на шарнирах, а также болтов 7, которыми капот крепится к кузову и пригоните капот, смещая его влево или вправо (см. иллюстрацию 49.1).
4. Затяните болты и гайки крепления капота с приложением усилия 22 Нм.
5. Ввинтите регулировочные винты 8 настолько, чтобы задняя часть капота плотно прилегала к крыльям (см. иллюстрацию 49.1).
6. Ввинтите регулировочные буферы 10 настолько, чтобы капот спереди плотно прилегал к крыльям (см. иллюстрацию 49.1).
Внимание! Для облегчения пригонки капота воспользуйтесь замазкой или пластилином, который наклейте на регулировочные буферы. При закрытии капота пластилин будет сдавливаться, что позволит определить прилегание капота.
7. Затяните болты крепления скобы с приложением усилия 10 Нм.
8. Смажьте шарниры 3, болты 7 и гайки 1 защитной смазкой для предотвращения коррозии (см. иллюстрацию 49.1).
Автомобили Touran

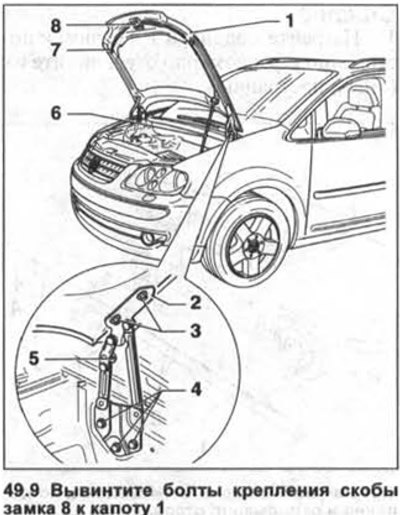

9. Вывинтите болты крепления скобы замка 8 к капоту 1 (см. иллюстрацию).
10. Отсоедините верхнюю опору газонаполненного упора 6 от капота (см. иллюстрацию 49.9).
11. Закройте капот и проверьте зазоры между капотом и рядом расположенными деталями кузова. Зазоры между капотом и правым и левым крыльями должны иметь одинаковую ширину и проходить параллельно.
Ширина зазоров. Автомобили Touran:
- Зазор между капотом и крылом — 3,0 + 1 мм
- Зазор между капотом и фарой — 4,0 +1 мм
При необходимости откройте капот, ослабьте затяжку гаек 3 на шарнирах капота и пригоните капот, смещая его влево или вправо (см. иллюстрацию 49.9).
12. Ослабьте затяжку болтов 4 крепления шарниров к кузову и пригоните капот по высоте (см. иллюстрацию (49.9).
13. Затяните болты и гайки крепления капота с приложением усилия 22 Нм.
14. Ввинтите регулировочные буферы 7 настолько, чтобы капот спереди плотно прилегал к крыльям (см. иллюстрацию 49.9).
Внимание! Для облегчения пригонки капота воспользуйтесь замазкой или пластилином, который наклейте на регулировочные буферы. При закрытии капота пластилин будет сдавливаться, что позволит определить прилегание капота.
15. Затяните болты крепления скобы с приложением усилия 10 Нм.
16. Смажьте шарниры 2, болты 4 и гайки 3 защитной смазкой для предотвращения коррозии (см. иллюстрацию 49.9).
