Передний подкрылок. Автомобили Golf
Снятие
Предупреждение! Поддомкрачивание автомобиля и его установка на подставочные козлы сопряжены с опасностью травмы. Ознакомьтесь с мерами предосторожности при поддомкрачивании автомобиля.
1. Обозначьте стрелкой на боковине шины направление вращения колеса.
2. Ослабьте затяжку колесных болтов.
3. Поддомкратьте автомобиль и снимите колесо.

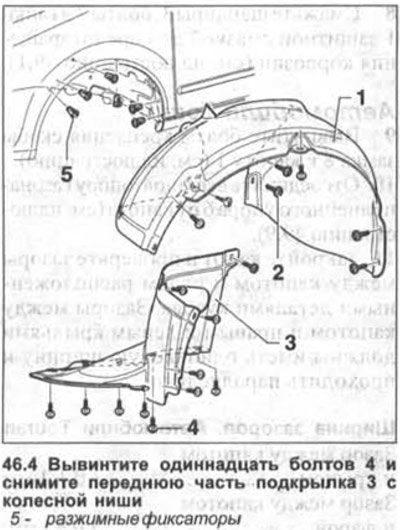

4. Вывинтите одиннадцать болтов 4 и снимите переднюю часть подкрылка 3 с колесной ниши (см. иллюстрацию).
Материал опубликован ранее на: www.Autoinstruction.ru
5. Вывинтите семь болтов 2 и извлеките заднюю часть 1 подкрылка из колесной ниши (см. иллюстрацию 46.4).
Установка
6. Установите составные части подкрылка в колесную нишу и закрепите их болтами.
7. Установите на место снятое колесо, соблюдая отмеченное на нем направление вращения и ввинтите колесные болты.
8. Опустите автомобиль на колеса и за-тяните, действуя в перекрестном порядке, болты крепления колеса с приложением усилия 120 Нм.
Подкрылок задней колесной ниши. Автомобили Golf

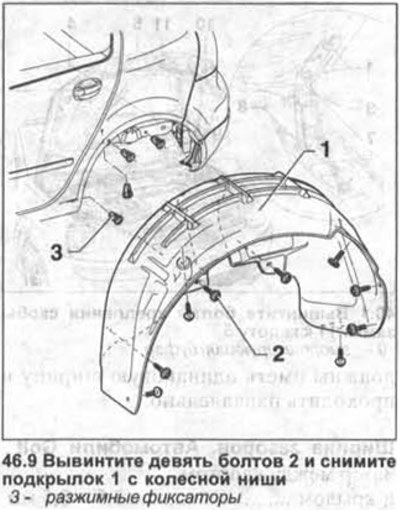

9. Вывинтите девять болтов 2 и снимите подкрылок 1 с колесной ниши (см. иллюстрацию).
Подкрылок передней колесной ниши. Автомобили Touran
10. Вывинтите пятнадцать болтов 2 и снимите подкрылок 1 с колесной ниши (см. иллюстрацию).
Подкрылок задней колесной ниши. Автомобили Touran
11. Вывинтите пятнадцать болтов и снимите подкрылок с колесной ниши.
