Снятие
1. Откройте дверь.
2. Подденьте пластмассовым клином накладку 12, высвободите её фиксаторы 13 и снимите с двери (см. иллюстрацию). Отсоединение накладки начинайте снизу.
3. Извлеките выключатель (цилиндр) замка двери из наружной ручки, см. соответствующую главу.
4. Снимите наружную ручку открытия двери.
[Источник статьи доступен на сайте Autoinstruction]

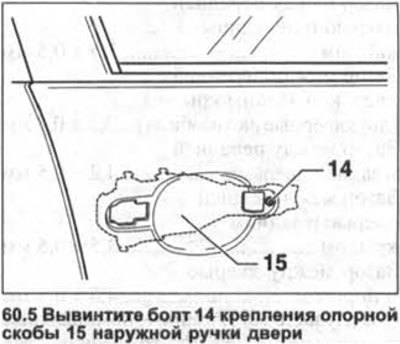

5. Вывинтите болт 14 крепления опорной скобы 15 наружной ручки двери (см. иллюстрацию).
Внимание! Опорная скоба находится под наружной частью двери.
6. Вывинтите болты 3,5 и 6 (см. иллюстрацию 59.0).
Внимание! Для крепления наружной и внутренней частей двери используются три типа болтов, которые не являются взаимозаменяемыми и должны устанавливаться только на своих монтажных местах.
7. Разъедините, соблюдая осторожность, наружную 1 и внутреннюю 7 части двери (см. иллюстрацию 59.0).
Установка
8. Закрепите наружную 1 часть двери на внутренней 7. При этом следите за тем, чтобы направляющие пальцы крепежных планок 4 и 8 зашли в соответствующие отверстия на внутренней части двери (см. иллюстрацию 59.0).
9. Ввинтите болты 3, 5 и 6 в предназначенные для них отверстия (см. иллюстрацию 59.0).
10. Затяните болты 3 и 5 с приложением усилия 10 Нм, а болты 6-14 Нм (см. иллюстрацию 59.0).
Последующая сборка выполняется в последовательности, обратной снятию.
