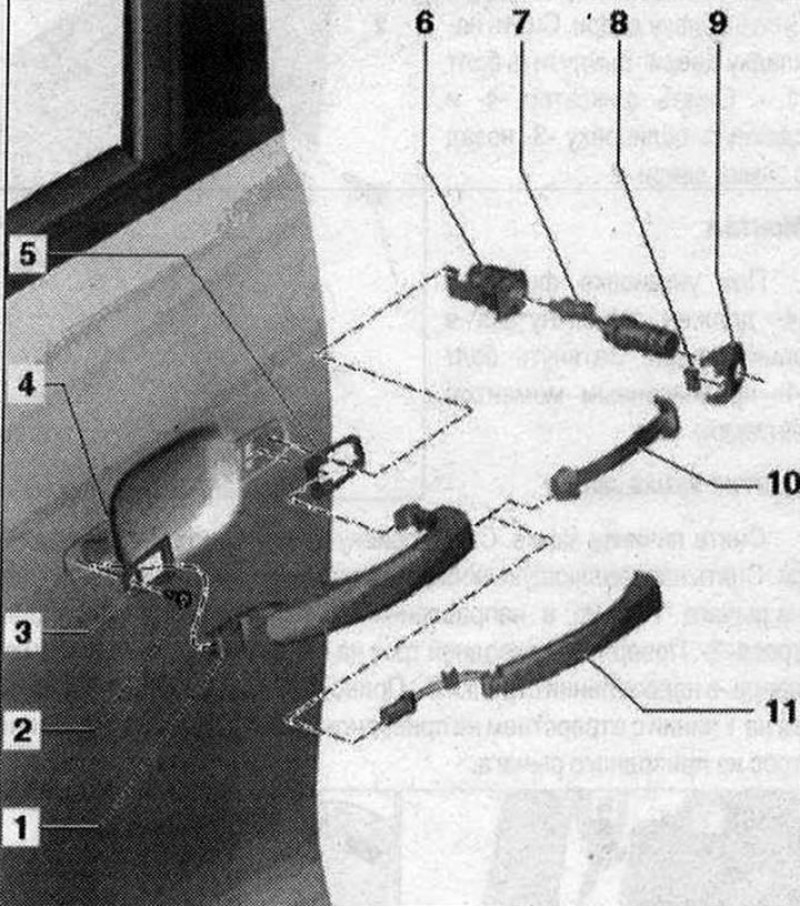

Наружная ручка двери 1. Наружная ручка двери; 2. Болт. 2,5 Н·м; 3. Передняя подкладка; 4. Дверь; 5. Нижняя подкладка; 6. Корпус вместо личинки замка для двери переднего пассажира. Снятие осуществляется так же, как и при личинке замка; 7. Личинка замка двери водителя; 8. Магнит (только для а/м с "системой допуска без ключа"); 9. Крышка. Закрепить на личинке замка; 10. Планка наружной ручки двери (длй а/м без "системы допуска без ключа"); 11. Снятие датчика наружной ручки передней двери -G605-/-G606- для а/м с "системой допуска без ключа"
Снятие наружной ручки двери

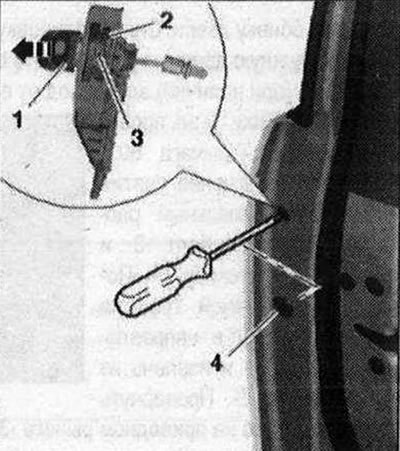

Отжать в сторону уплотнение двери и снять крышку -4- из отверстия. До конца вывернуть зажимной болт -3- отверткой. Потянуть наружную дверную ручку и удерживать в положении "открыто". Надавить на крепежные скобы -2- личинки замка внутрь, дверная ручка фиксируется в положении "открыто". Извлечь личинку замка -1-из двери -стрелка-.

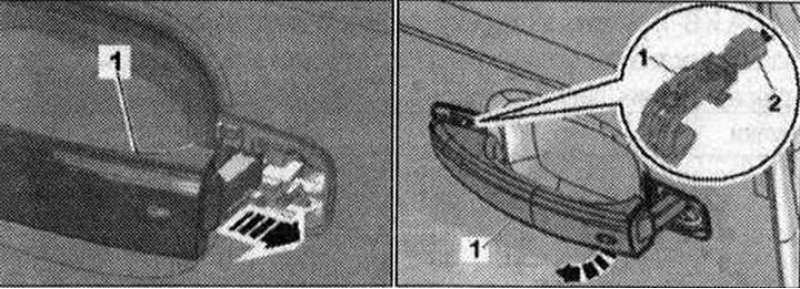

Если личинку замка нельзя извлечь, вставить ключ зажигания в личинку замка и извлечь ее легкими поворотами ключа. Потянуть наружную дверную ручку -1- -в направлении стрелки-, за счет этого наружная дверная ручка снимается с приводного рычага в опорном кронштейне.
Отклонить наружную дверную ручку -1 - наружу -стрелка- и вынуть из крепления на опорной скобе. На а/м с "системой допуска без ключа" отсоединить штекерный разъем -2- от наружной дверной ручки.
Монтаж

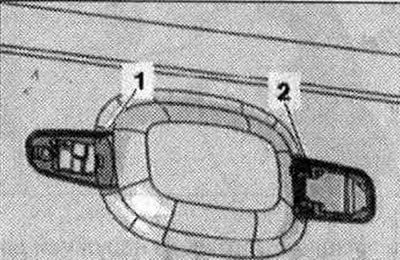

Заменить поврежденные или хрупкие подкладки -1- и -2- наружной дверной ручки.

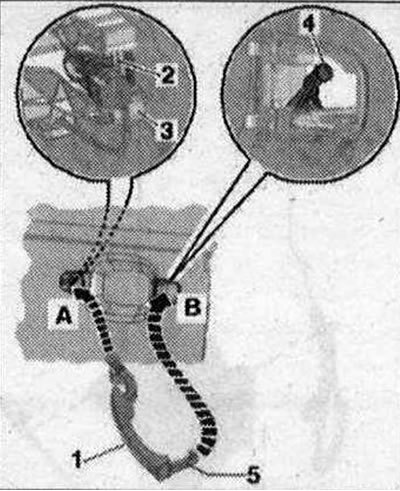

Вставить наружную дверную ручку -1- -стрелка А-, при этом наружная дверная ручка должна войти в крепление -2на опорной скобе -3-. Отклонить наружную дверную ручку -1—в направлении стрелки В- и ввести "поводок"-5- перед приводным рычагом -4- в опорном кронштейне.
Статья перепечатана с ресурса autoinstruction.ru
Нажать на крепежную скобу личинки замка наружной дверной ручки. Установить личинку замка.
Снятие наружной дверной ручки

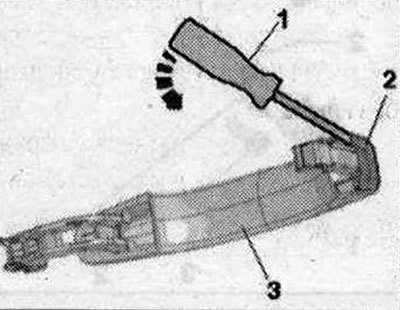

На а/м без "системы допуска без ключа" вместо сенсорного датчика наружной дверной ручки устанавливает накладка. Снять наружную дверную ручку. Небольшой отверткой -1- поддеть накладку -2- дверной ручки в месте, указанном на рисунке -стрелка-. Извлечь накладку из наружной дверной ручки -3-.
Монтаж
Установка в обратном порядке. Вставить накладку наружной дверной ручки до щелчка. Установить наружную дверную ручку. Установить личинку замка.
Снятие датчика наружной ручки передней двери -G605-/-G606-
Во избежание повреждений датчика действовать, как описано ниже. Снять наружную дверную ручку -2- с датчиком -1-.

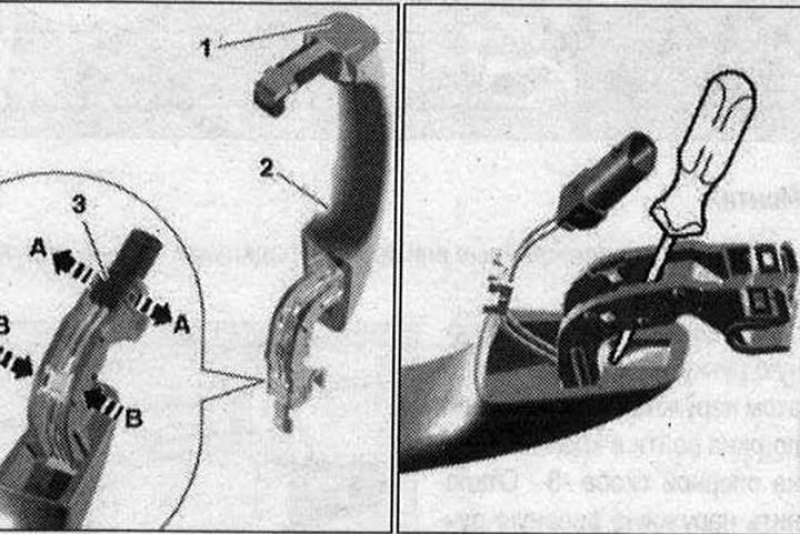

Расфиксировать осторожно малой отверткой фиксаторы у стрелок. А и В- и отжать в сторону разъем -3- с проводкой. Как показано на рис., вставить отвёртку перед татчиком в ручку двери. Отжать вперед датчик легким поворотом отвертки из наружной дверной эучки.
Извлечь датчик из наружной дверной ручки.
