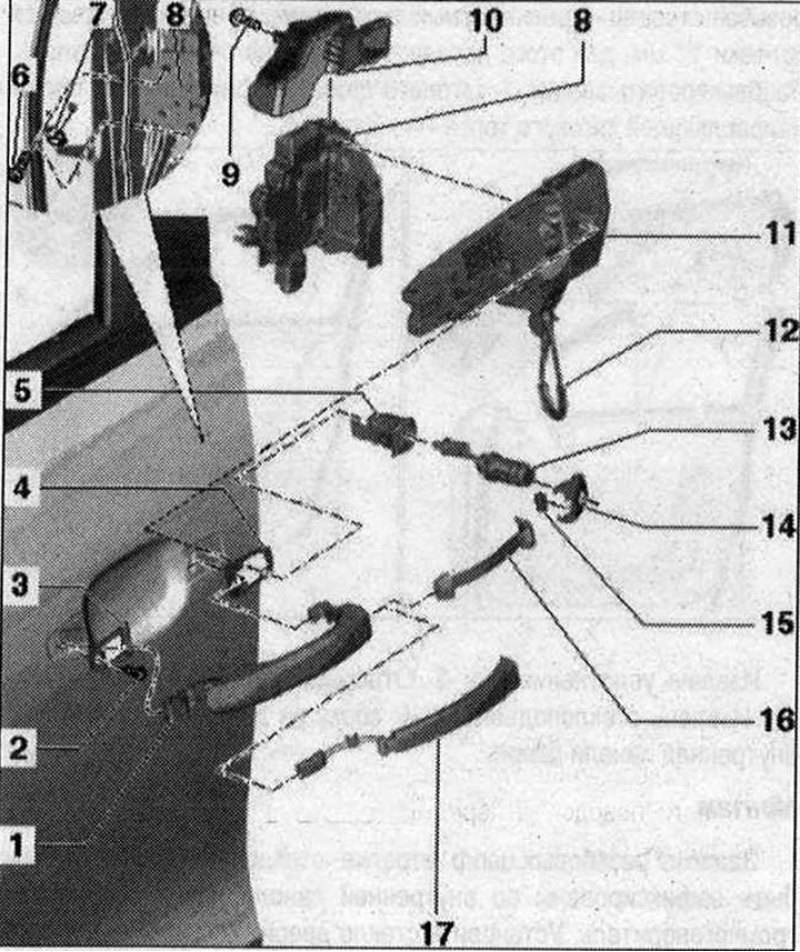

Схема монтажа наружной ручки и замка двери 1. Наружная ручка двери; 2. Болт. 2,5 Н·м; 3. Передняя подкладка; 4. Нижняя подкладка; 5. Корпус двери переднего пассажира вместо личинки замка; 6. Болт; 7. Крышка. Отсоединить от наружной ручки двери; 8. Замок двери; 9. Болт. 3,5 Н·м; 10. Накладка с облицовкой замка двери; 11. Корпус ручки; 12. Тяга управления замка двери; 13. Личинка замка (только для двери водителя); 14. Крышка. Сторона водителя: для личинки цилиндра; сторона переднего пассажира: закрытое исполнение; 15. Магнит (только для а/м с "системой допуска без ключа"); 16. Планка наружной ручки двери (для а/м без "системы допуска без ключа"); 17. Снятие датчика наружной ручки передней двери -G605-/-G606- для а/м с "системой допуска без ключа"

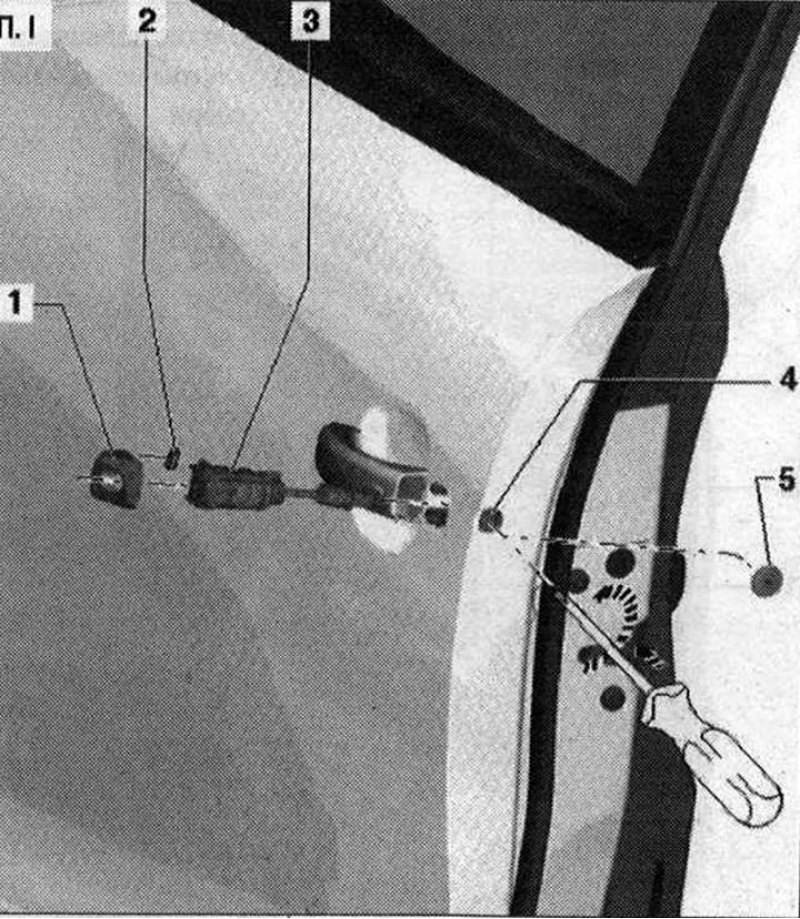

Детали и узлы корпуса личинки дверного замка
I 1. Крышка; 2. Магнит (только для а/м с "системой допуска без ключа"); 3. Личинка замка. Разблокировать облицовку на передней стороне двери. До конца вывернуть отверткой болт зажима. Нажать отверткой на крепежную скобу и снять личинку замка с колпачком сбоку; 4. Крепёжная скоба. Запчасти не входят в объём поставок обоймы подшипника; 5. Накладка

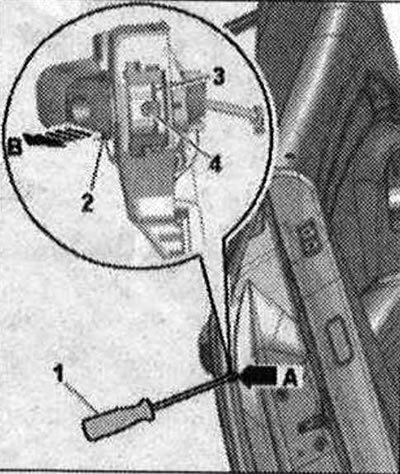

Снятие личинки замка
Отвести уплотнение двери в сторону и снять облицовку над отверстием -стрелка А-. До конца вывернуть зажимной болт -4- отверткой. Нажать на фиксатор -3- личинки замка внутрь. Вынуть личинку замка -2- из опорной скобы -
стрелка В-.
Если личинку замка нельзя извлечь, вставить ключ зажигания в личинку замка и извлечь ее легкими поворотами ключа.
Монтаж
Вставить личинку замка в опорную скобу, а затем убедиться в том, что замок двери открывается и закрывается.

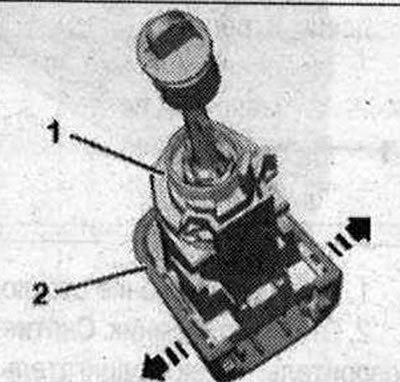

Снять колпачок личинки замка
Снять личинку замка. Разжать крепежные скобы -стрелки-и снять колпачок -2- с личинки замка -1-, при необходимости воспользоваться небольшой отверткой.
Монтаж
Насадить колпачок личинки замка до щелчка. На а/м с "системой доступа без ключа" магнит должен быть вдавлен в накладку.
