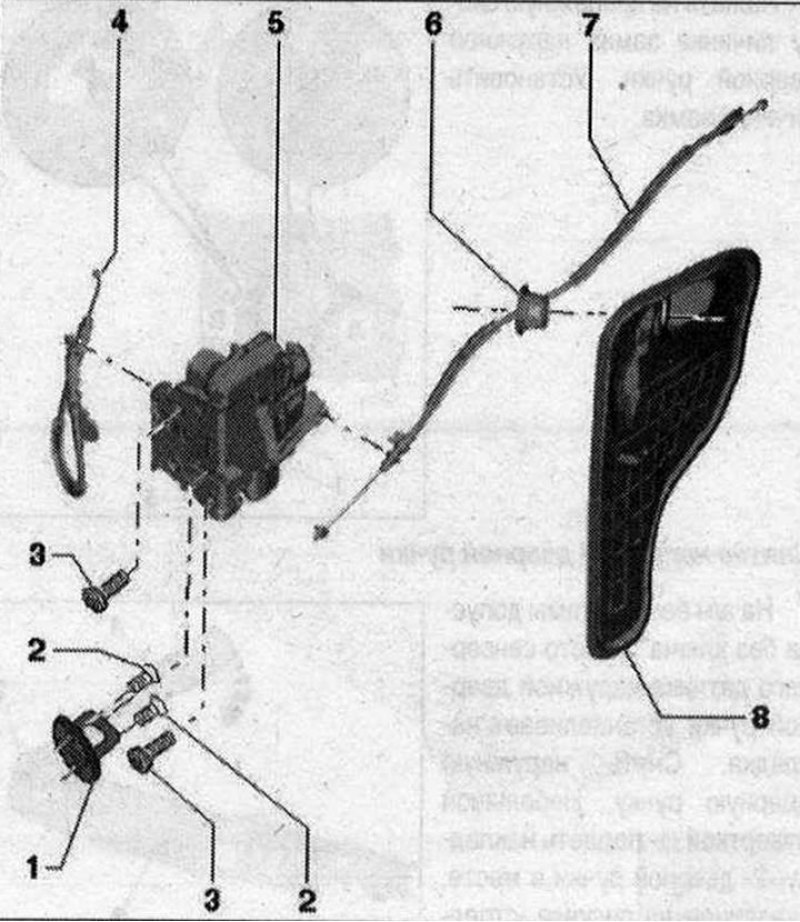

Замок двери и скоба замка монтажа 1. Скоба с пальцем под защёлку замка; 2. Болт. 25 Н·м; 3. Болт. 19 Н·м; 4. Приводной трос замка двери; 5. Замок двери. Опасность функциональных повреждений. Чтобы приводной трос при снятии и установке не слишком сильно изгибался или изламывался замок двери должен сниматься и устанавливаться вместе с опорным хомутом. Приводной трос вне двери должен сниматься и устанавливаться на рычаг управления на замке двери; 6. Насадка (не является запчастью); 7. Приводной трос ручки двери; 8. Накладка двери

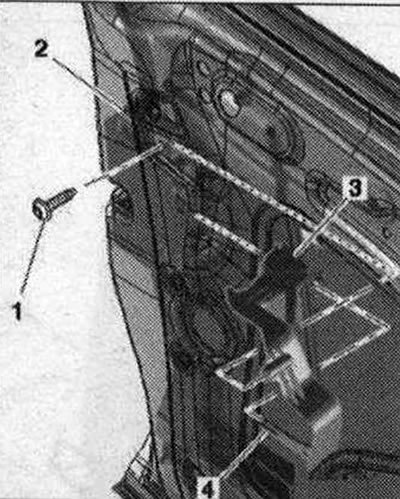

Снятие направляющей личинки замка
Снять личинку замка. Снять обивку двери. Снять накладку двери. Выкрутить болт -1-. Сжать фиксатор -4- и сдвинуть облицовку -3- назад с замка двери -2-.
Монтаж
При установке фиксатор -4- должен защелкнуться в замке двери. Затянуть болт -1- предписанным моментом затяжки.
Снятие замка двери

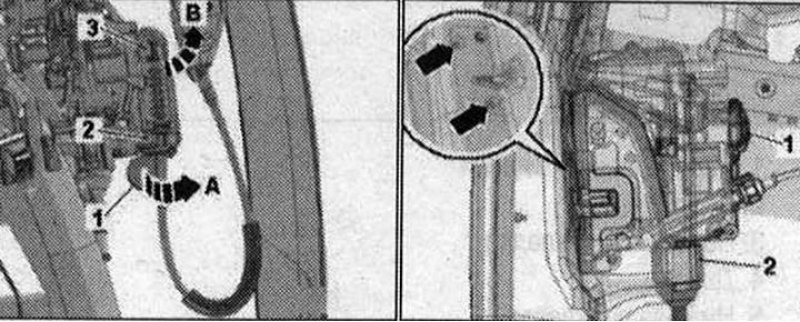

Снять личинку замка. Снять обивку двери. Снять накладку двери. Снять направляющую личинки замка. Повернуть приводной трос на рычаге -1- на 90° в -направлении стрелки А- и извлечь из опоры троса -2-. Повернуть приводной трос на приводном рычаге -3- замка двери -в направлении стрелки В-. Приводной трос должен находиться на 1 линии с отверстием на приводном рычаге. Вынуть приводной трос из приводного рычага.
Выкрутить болты -стрелки-. Снять замок двери -1 - и отсоединить штекерный разъем -2-.
Монтаж

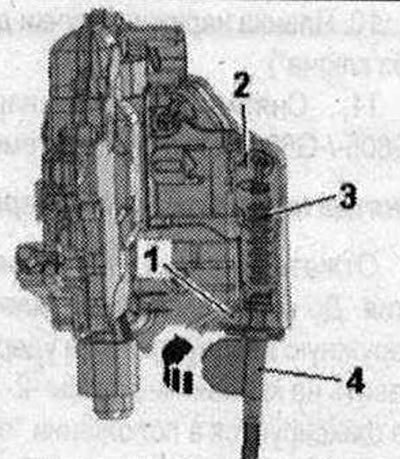

Ввести приводной трос -3- с приводного рычага -2- замка двери. Вставить приводной трос в опору -1- и повернуть рычаг -4- на 90° -стрелка-.
Выступ рычага должен защелкнуться в опоре троса. Установить направляющую личинки замка. Установить крышку двери. Установить обивку двери. Установить личинку замка.

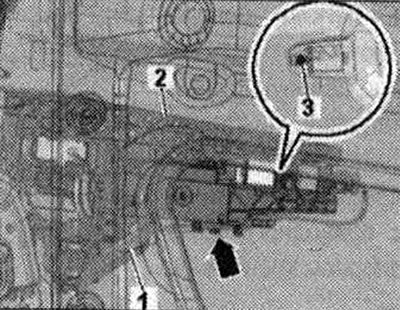

Снятие опорной скобы

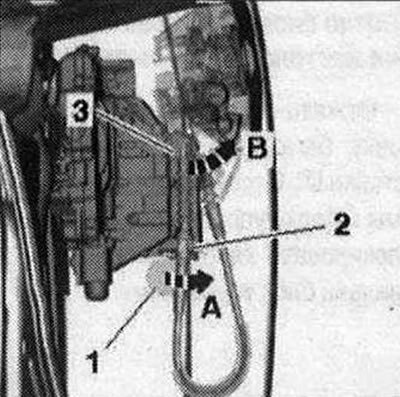

Снять обивку двери. Снять облицовку внутренней панели двери. Снять наружную дверную ручку. Снять облицовку замка двери. Отсоединить (при наличии) эл. провод от опорной скобы -стрелка-.Снять стяжку -1- эл. провода при помощи рычага -80 -200-. Для облегчения снятия использовать мыльный раствор. Вывернуть болт -3- и снять опорную скобу -2-. Повернуть приводной трос на рычаге -1- на 90° в -направлении стрелки А- и извлечь из опоры троса -2-. Провернуть приводной трос на приводном рычаге -3- замка двери -в направлении стрелки В-.
Приводной трос должен находиться на 1 линии с отверстием на приводном рычаге. Вынуть приводной трос из приводного рычага.
Монтаж
Ввести приводной трос -3- с приводного рычага -2- замка двери. Вставить приводной трос в опору -1- и повернуть рычаг -4- на 90" -стрелка-. Выступ рычага должен защелкнуться в опоре троса. Установить облицовку замка двери. Установить крышку двери. Установить обивку двери.
