Снятие
1. Снимите обшивку двери, как описано в параграфе 18.
2. Снимите заглушку с заднего ториа двери (см. рис. 24.2).

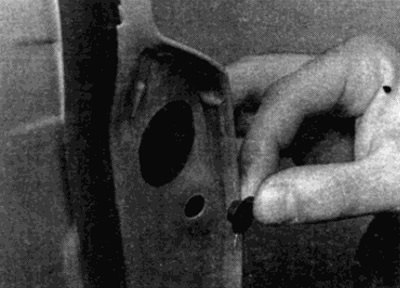

Рис. 24.2. Снимите заглушку
3. Пользуясь ключом Аллена, вставленным через отверстие заглушки, отверните потайной винт цилиндра замка (см. рис. 24.3).

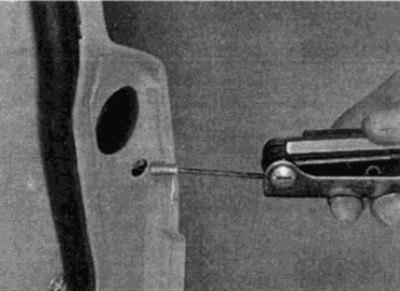

Рис. 24.3. Отверните потайной винт
4. Вставьте ключ в цилиндр замка двери и поверните приблизительно на 60° назад (см. рис. 24.4, а). Одновременно, надавите на цилиндр замка назад, чтобы отсоединить внутренний фиксатор, и извлеките его из ручки двери (см. рис. 24.4, б).

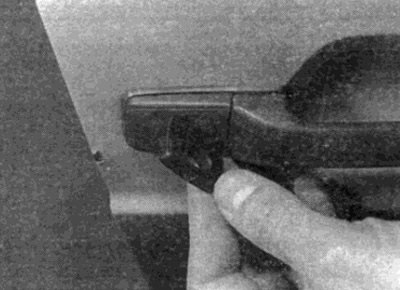

Рис. 24.4, а. Поверните ключ на 60° в обратную сторону...

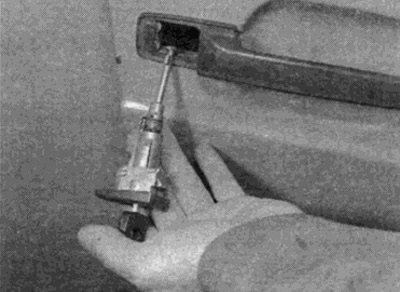

Рис. 24.4, б. ...и извлеките цилиндр замка
5. Надавите на наружную ручку назад, одновременно, вытаскивая ее наружу, затем отсоедините фиксаторы спереди от опорного кронштейна (см. рис. 24.5).

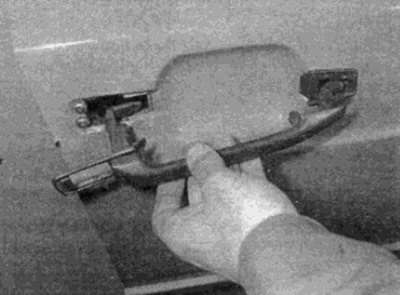

Рис. 24.5. Снимите наружную ручку
6. Снимите резиновую накладку с передней точки крепления ручки (см. рис. 24.6).

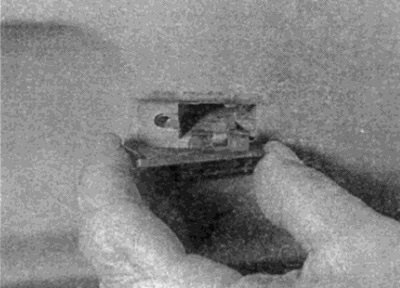

Рис. 24.6. Снимите резиновую накладку
7. Отверните три винта крепления кронштейна и снимите опорный кронштейн через отверстие во внутренней панели двери (см. рис. 24.7, а, б).

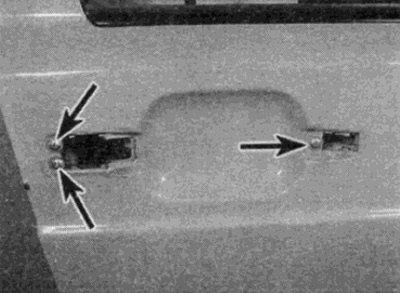

Рис. 24.7, а. Отверните винты крепления кронштейна (показаны стрелками)...

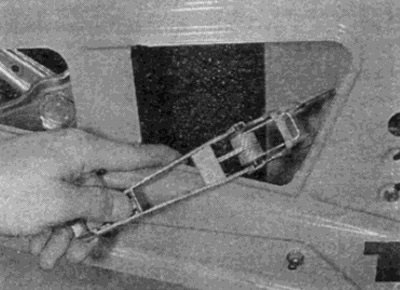

Рис. 24.7, б. ...и снимите опорный кронштейн
Установка
8. Установка проводится в обратном порядке. При установке ручки убедитесь, что задний прилив ручки также как и рычаг замка устанавливается за проволочной пружиной опорного кронштейна (см. рис. 24.8, а, б). После этого передвиньте ручку вперед, чтобы закрепить ее. Наконечник на резиновой накладке с обратной стороны ручки устанавливается между панелью двери и опорным кронштейном (см. рис. 24.8, б).

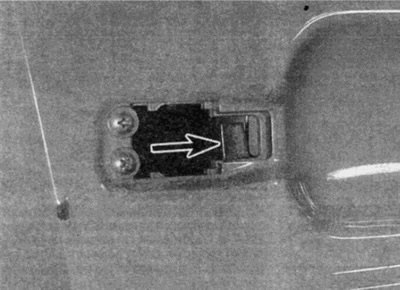

Рис. 24.8, а. При установке прилив наружной ручки должен устанавливаться за рычагом замка (показана стрелкой)...

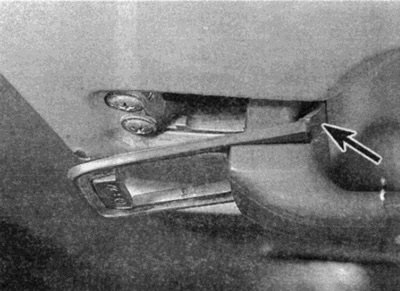

Рис. 24.8, б. ...и наконечник накладки ручки (показан стрелкой) располагается между дверью и кронштейном
