Снятие
1. Отверните винт и снимите декоративную накладку замка двери (см. рис. 18.1).
Рис. 18.1. Снимите декоративную накладку замка двери
2. Аккуратно подденьте пластмассовую крышку сверху на внутренней утопленной ручке (см. рис. 18.2).

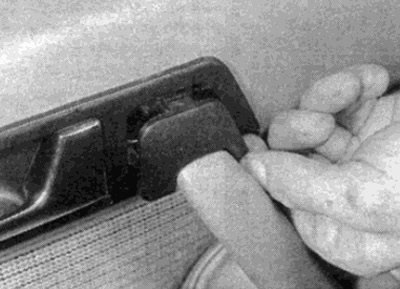

Рис. 18.2. Подденьте пластмассовую крышку на утопленной ручке открывания двери
3. Отверните болт крепления утопленной ручки открывания двери (см. рис. 18.3).

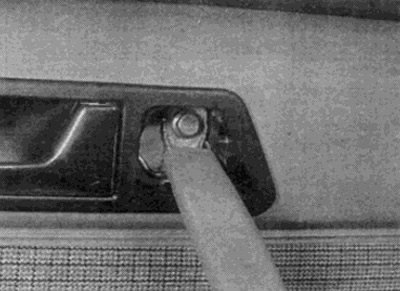

Рис. 18.3. Отверните болт крепления ручки открывания двери
4. Вытащите внутреннюю ручку открывания замка из обивки, одновременно сдвигая вперед корпус в сборе, чтобы освободить внутренние крючки крепления (см. рис. 18.4).

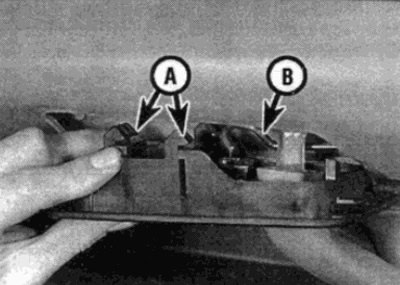

Рис. 18.4. Освободите крючки внутренней ручки открывания (А) и отделите тягу привода (В)
5. Отделите тягу привода замка с обратной стороны ручки и снимите ручку и корпус из двери.
6. На автомобилях оборудования механическими стеклоподъемниками, после ослабления защелки, отжав ее вниз с помощью маленькой отвертки, снимите декоративную накладку ручки (см. рис. 18.6).
Рис. 18.6. Снимите декоративную накладку ручки стеклоподъемника после отжатия защелки вниз (показана стрелкой)
7. Снимите ручку стеклоподъемника и декоративный диск (см. рис. 18.7, а, б).

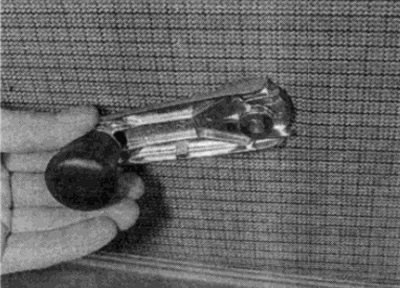

Рис. 18.7, а. Снимите ручку стеклоподъемника...
(Весь материал скопирован с сайта: AutoInstruction)

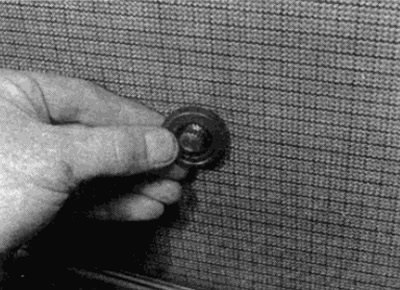

Рис. 18.7, б. ...и декоративный диск
8. Поднимите обшивку вверх, чтобы освободить крючковые держатели с обратной стороны панели обшивки в середине, снизу и сбоку (см. рис. 18.8). Когда обшивка освободится, поднимите выше кнопки блокировки замка и снимите с двери.

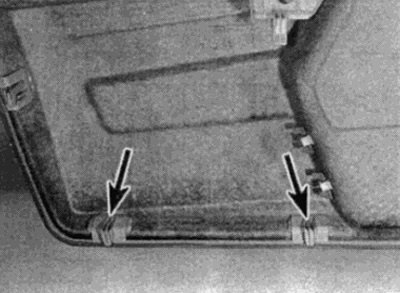

Рис. 18.8. Задние нижние крючковые держатели обивки двери (показаны стрелками)
9. Для доступа к внутренним деталям двери, аккуратно стяните влагозащитную пленку и снимите с двери (см. рис. 18.9).

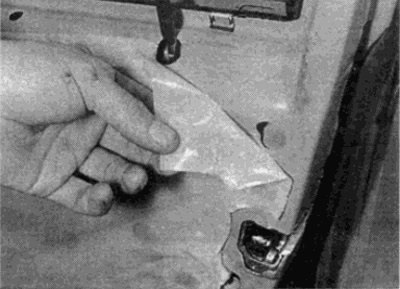

Рис. 18.9. Аккуратно стяните влагозащитную пленку
Установка
10. Установка проводится в обратном порядке. При совмещении держателей обшивки, вначале совместите более длинный в центре обшивки (см. рис. 18.10), затем приподнимите панель, чтобы только можно было совместить оставшиеся держатели без разъединения центрального.

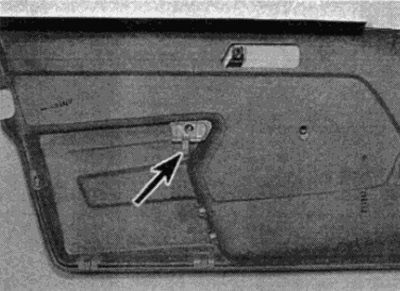

Рис. 18.10. При установке совместите вначале средний держатель обшивки (показан стрелкой)
