Обшивка передней двери
1. Передняя дверь; 2. Стопорная шайба; 3. Уплотнение; 4. Шумопоглотитель; 5. Глухая заклепочная гайка; 6. Обшивка; 7. Ручка; 8. Винт; 9. Крышка; 10. Стопорная кнопка; 11. Розетка; 12. Клипса; 13. Внутренний привод двери; 14. Вещевой ящичек двери; 15. Крышка; 16. Крестообразный винт, 4 Н·м; 17. Ручка окна; 18. Подкладка; 19. Крестообразный винт; 20. Крестообразный винт; 21. Промежуточная прокладка
Снятие
1. Опустить стекло вниз.
2. Вывинтить вверху, справа и слева крестообразный винт (20) и клипсу (12) – см. рис. Обшивка передней двери.

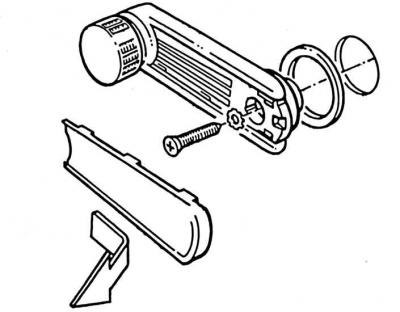

3. Сдвинуть вниз крышку ручки окна (указана стрелкой) и снять ее.
4. Вывинтить винт с зубчатой шайбой на накладке ручки окна, снять ручку окна вместе с подкладкой. Заметить положение для последующей сборки.
5. Снять ручку (7). Для этого снять крышку (9) и вывернуть находящийся под ней винт (8) – см. рис. Обшивка передней двери.

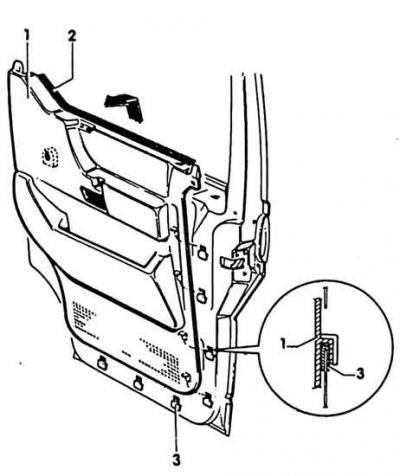

6. Поднять вверх обшивку (1) вместе с внутренним уплотнением окна (2) и вынуть из опорных отверстий. При этом необходимо приложить силу.
Установка
1. Перед установкой обшивки установить в опорные отверстия промежуточные прокладки 3 (см. рис. выше).
2. Установить обшивку в обратном снятию порядке.
3. При установке ручки окна не забыть прокладку.

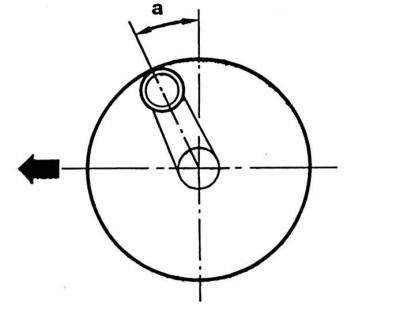

4. Установить ручку на оси так, чтобы при закрытом окне она указывала вперед вверх примерно под 25° (a) по направлению движения машины.
