Снятие
1. Снимите обшивку двери, как описано в параграфе 18.
2. Опустите стекло чтобы через маленькое отверстие в передней части двери можно было добраться до гайки крепления рычага стеклоподъемника к обойме стекла (см. рис. 19.2).

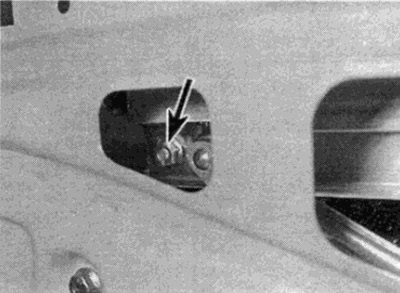

Рис. 19.2. Отверните гайку крепления рычага стеклоподъемника к обойме стекла
3. Удерживайте стекло в этом положении, установив деревянный клин между стеклом и дверью или пользуясь липкой лентой, обернутой вокруг верхней части рамы двери (см. рис. 19.3).

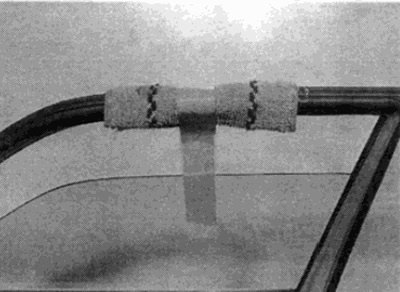

Рис. 19.3. Использование липкой ленты для удержания стекла
4. При закрепленном стекле, отверните гайку крепления рычага стеклоподъемника к обойме стекла.
5. На автомобилях с электрическими стеклоподъемниками отсоедините провода от клемм разъема кабеля.
6. Отверните две гайки крепления направляющего желоба к панели двери (см. рис. 19.6) и снимите желоб с панели.

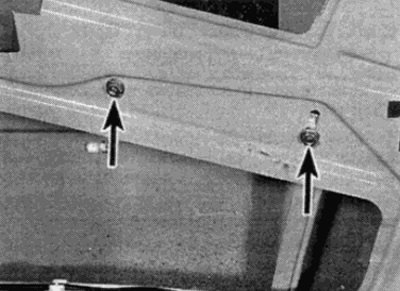

Рис. 19.6. Отверните гайки крепления (показаны стрелками) направляющего желоба к панели двери
7. Отверните четыре болта (см. рис. 19.7) на автомобилях с механическими стеклоподъемниками или три болта на автомобилях с электрическими стеклоподъемниками, крепящие механизм стеклоподъемника к двери.

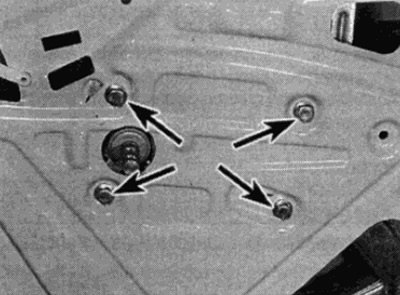

Рис. 19.7. Отверните четыре болта (показаны стрелками) механизма стеклоподъемника
(Оригинал опубликован на веб-сайте: AutoInstruction)
8. На автомобилях с механическим стеклоподъемником, временно установите ручку привода и опустите стекло, чтобы две защелки (см. рис. 19.8) вывернулись из своих мест. Снимите ручку.

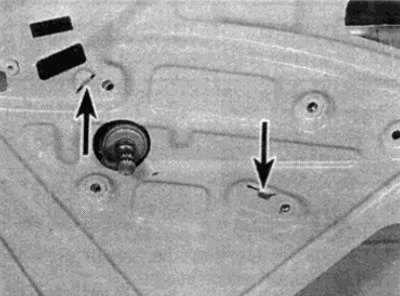

Рис. 19.8. Снимите защелки (показаны стрелками)
9. Отсоедините задний рычаг стеклоподъемника от обоймы стекла и вытащите механизм стеклоподъемника через нижнее отверстие в двери (см. рис. 19.9. а, б).

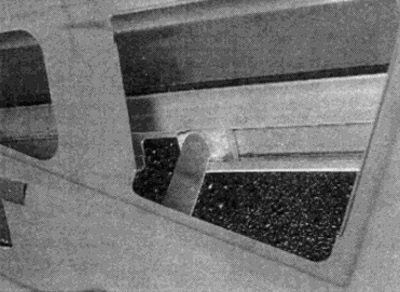

Рис. 19.9, а. Отсоедините задний рычаг стеклоподъемника...

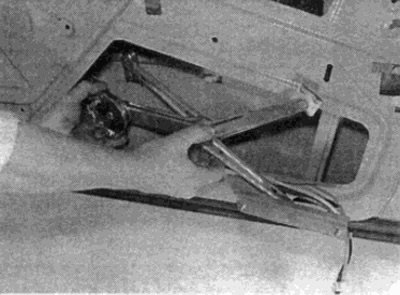

Рис. 19.9, б. ...и снимите механизм стеклоподъемника
Установка
10. Установка проводится в обратном порядке с учетом следующих замечаний. Перед тем как устанавливать обшивку, рукой затяните гайку крепления рычага стеклоподъемника к обойме и гайки направляющего желоба. Затем отрегулируйте положение стекла следующим образом.
11. Опустите стекло вниз до упора.
12. Надавите на стекло вниз и вперед в передней части в передний направляющий желоб и назад сверху в задний направляющий желоб.
13. Удерживая стекло в таком положении, затяните гайку крепления рычага стеклоподъемника к обойме стекла.
14. Надавите на заднюю гайку направляющего желоба вниз и затяните, затем затяните переднюю гайку направляющего желоба.
15. Проверьте работу механизма стеклоподъемника, затем установите обшивку, как описано в параграфе 18.
