Порядок выполнения
1. Установите рычаг коробки передач в нейтральное положение и затяните рычаг ручного тормоза.
2. Отсоедините и поднимите вверх защитный чехол рычага ручного тормоза.

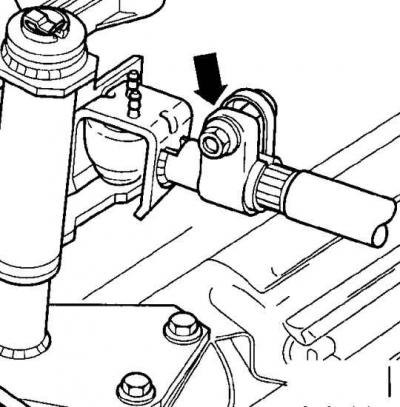

3. Ослабьте болт крепления зажимного хомута (указан стрелкой) на тяге переключения передач.
4. Соединение тяги после ослабления зажимного хомута должно легко перемещаться.

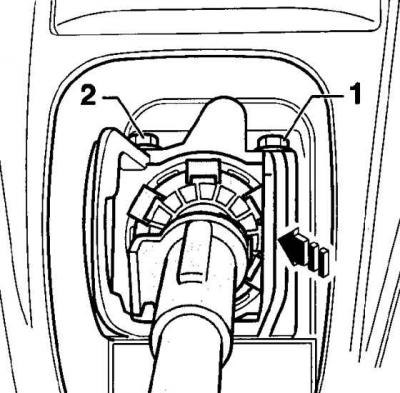

5. Ослабьте болты (1 и 2) и нажмите до упора на нижнюю правую часть основания (стрелка). Затяните болт (1) требуемым моментом.

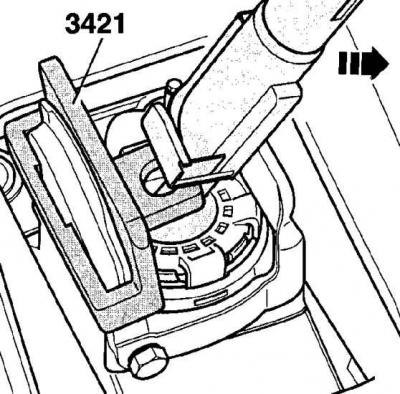

6. Переместите рычаг переключения передач в положение включения 5-й передачи и установите регулировочный калибр VW-3421.
7. Переместите рычаг переключения передач в положение включения 3-й–4-й передачи.
8. Переместите оперативную тягу переключения передач в положение холостого хода и затяните болт крепления зажимной скобы моментом 25 Нм.
9. Снимите регулировочный калибр.
10. Включите заднюю передачу.
11. Ослабьте болт (1) и нажмите левую сторону основания рычага переключения передач вниз до упора (см. рис. в п. 5). Затяните болты (1 и 2) моментом 25 Нм.
12. Проверьте плавность включения передач, особенно задней передачи.

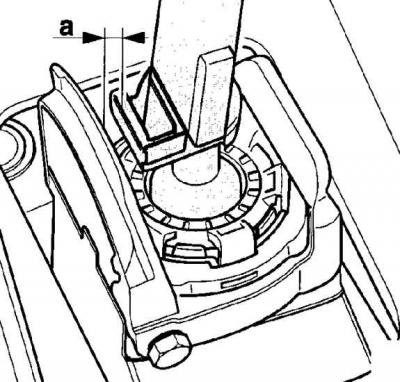

13. Если механизм переключения передач работает нечетко, произведите более точную регулировку. Установите рычаг переключения передач в положение включения 1-й передачи и проверьте зазор (а), который должен составлять 2 мм. В противном случае ослабьте болты (1 и 2, см. рис. в п. 5) и установите требуемый зазор. Затяните болты крепления моментом 25 Нм.
