Чтобы извлечь трос сцепления, нужно демонтировать оттяжную пружину. Это означает, что надо демонтировать обшивку с нижней левой стороны (со стороны водителя). При демонтаже действуйте следующим образом:
Несколько раз подряд нажмите на педаль сцепления до упора.

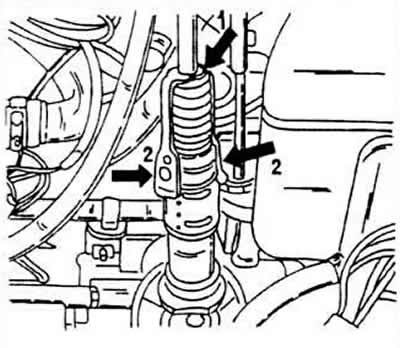

Стопорный поясок разместите в положение 1 над резиновой манжетой, переместив этот элемент с прорезью по тросу. Затем боковые концы пояска положите вокруг троса и сожмите регулировочный механизм в зоне резиновой манжеты. Если механизм не удается сжать, значит он поврежден и трос нужно демонтировать, выломав его.
Боковые концы стопорного пояска в зонах 2 прикрепите штифтами к регулировочному механизму.
Отсоедините трос сцепления от выключающего рычага передачи.
Далее демонтируется оттяжная пружина:
Снимите обшивку с нижней левой стороны (со стороны водителя) и отсоедините релейную плиту от крепежных элементов.

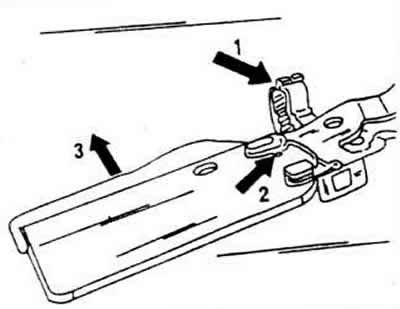

Уберите защитную плиту, расположенную между релейной плитой и кронштейном подшипника педали. Для этого высвободите электрические кабели из хомутика 1 и надавите на защелкивающийся стопорный элемент 2 в сторону кронштейна подшипника педали. Надавите на защитную плиту в направлении, указанном стрелкой 3, в сторону приборной доски, пока она не выйдет из стопорящих ее элементов. После этого осторожно снимите плиту, перемещая ее вниз, одновременно следя за тем, чтобы ни один из проводов не оторвался или не был натянут.
Вставьте отвертку между рулевой колонкой и педалью сцепления и подведите ее к оттяжной пружине. Нажмите на педаль сцепления и отцепите пружину от педали, сместив ее в направлении, указанном стрелкой.
Отцепите трос сцепления от педали и выньте его из автомобиля. Резиновая направляющая остается на передней стенке, т.е. трос нужно осторожно продеть (протащить) через нее.
Монтаж троса сцепления производится в последовательности. обратной демонтажу, однако состав работ различен в зависимости от того, будет ли трос сцепления предварительно натянут или нет.
Трос сцепления предварительно натянут
Графитизированной смазкой немного смажьте место подвеса троса сцепления к педали.
Протяните трос сцепления через переднюю стенку и подвесьте его в переднюю выемку педали сцепления (имеются две выемки).

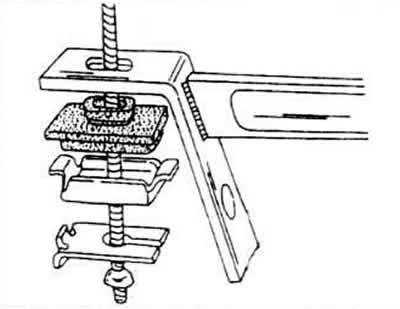

Концевую часть троса сцепления подведите сквозь опору к коробке передач и выключающему рычагу. При этом не повредите пластмассовую втулку на тросе.
Источник статьи доступен на сайте [autoinstruction]
Прикрепите конец троса к коробке передач и зафиксируйте трос в крепежном узле.
Удалите стопорный поясок и отложите его. чтобы затем вновь использовать.
Снова встройте оттяжную пружину:
Вставьте релейную плиту в левое крепежное устройство, прежде чем монтировать пружину.
Оттяните педаль сцепления в сторону водителя.
Вдвиньте пружину между педалью сцепления и крепежным устройством релейной плиты, пока она не сядет в крепежном устройстве 1, а затем одновременно надавите в сторону опоры педали сцепления 2. Чтобы помочь себе, можно нажать на педаль сцепления.
Несколько раз подряд нажмите на педаль сцепления.
После монтажа проконтролируйте рабочее состояние регулировочного механизма, как было описано выше.
Трос сцепления предварительно не натянут
Разместите стопорный поясок (А) над резиновой манжетой вокруг троса сцепления.
Присоедините трос сцепления в направлении стрелки 1 и удерживайте его в этом положении, в то время как регулировочный механизм (В) несколько раз переместите из стороны в сторону, пока он не сожмется и его не удастся прижать в направлении стрелки 2 и к передней стенке
Удерживая регулятор в данном положении, можно подвесить боковые концы зажимного пояса на штифтах (С) к регулятору. При выполнении этой работы вам необходим помощник; один удерживает регулятор и трос, другой подвешивает стопорный поясок.
Прикрепите трос сцепления к коробке передач.
Встройте оттяжную пружину, как уже описывалось.
Удалите зажимной (стопорный) поясок.
Проверьте механизм дополнительного регулирования сцепления, как было описано выше.
